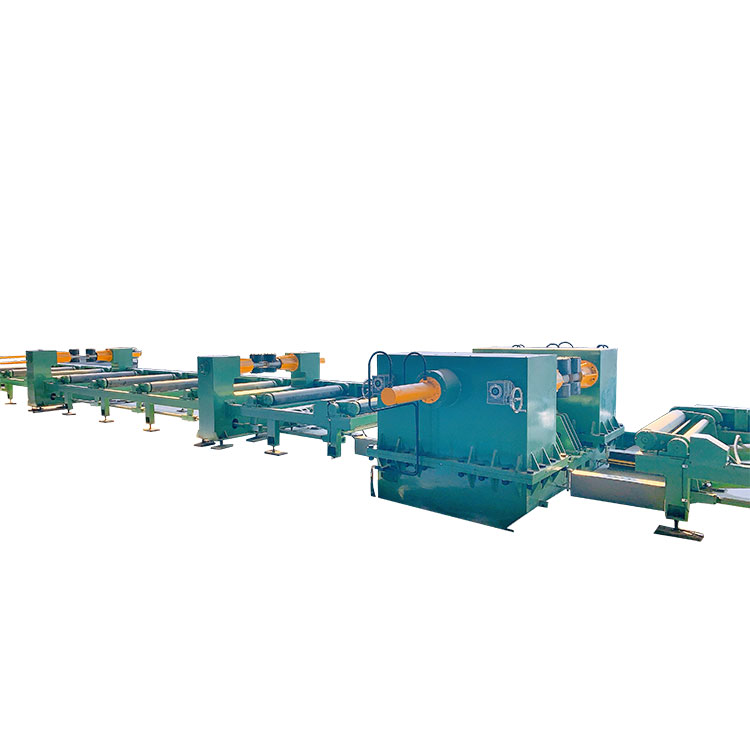

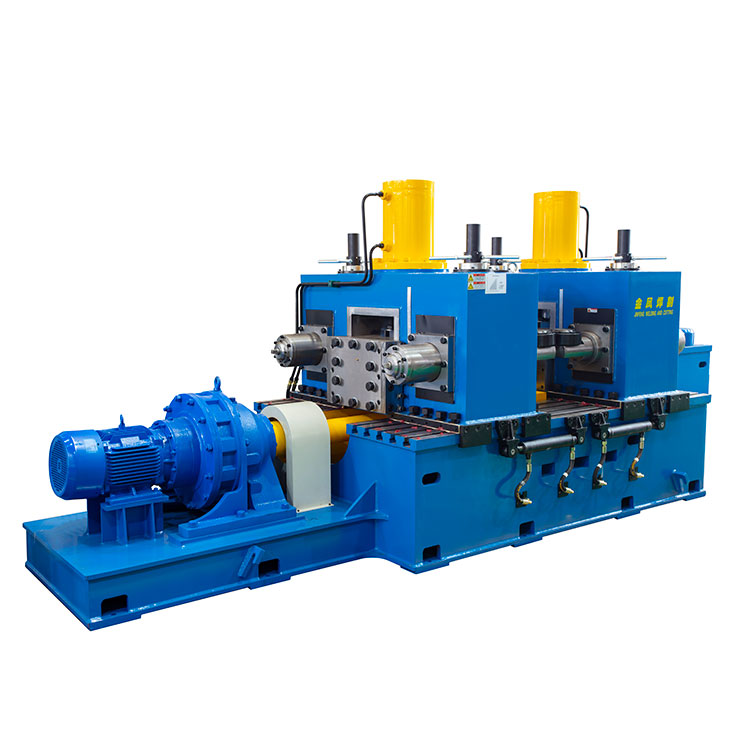

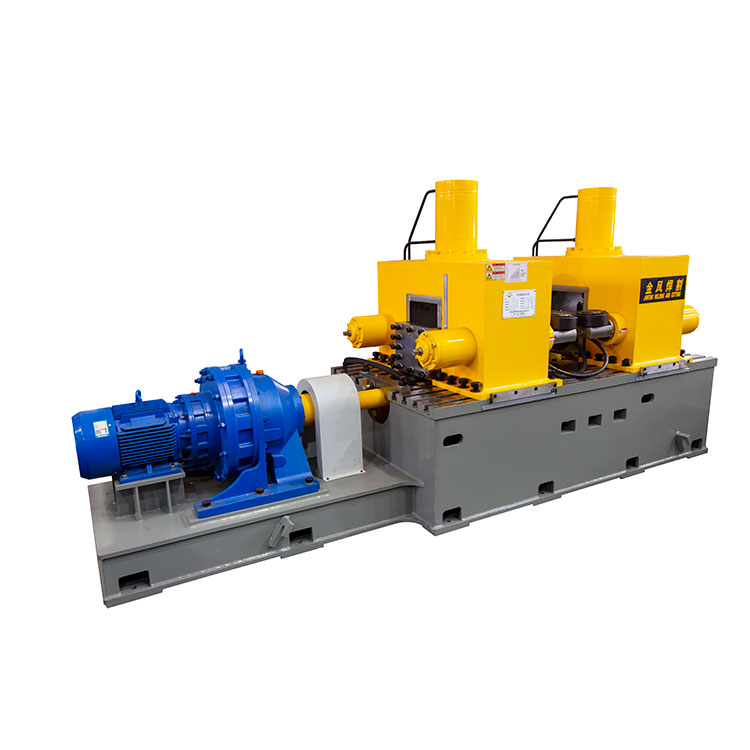

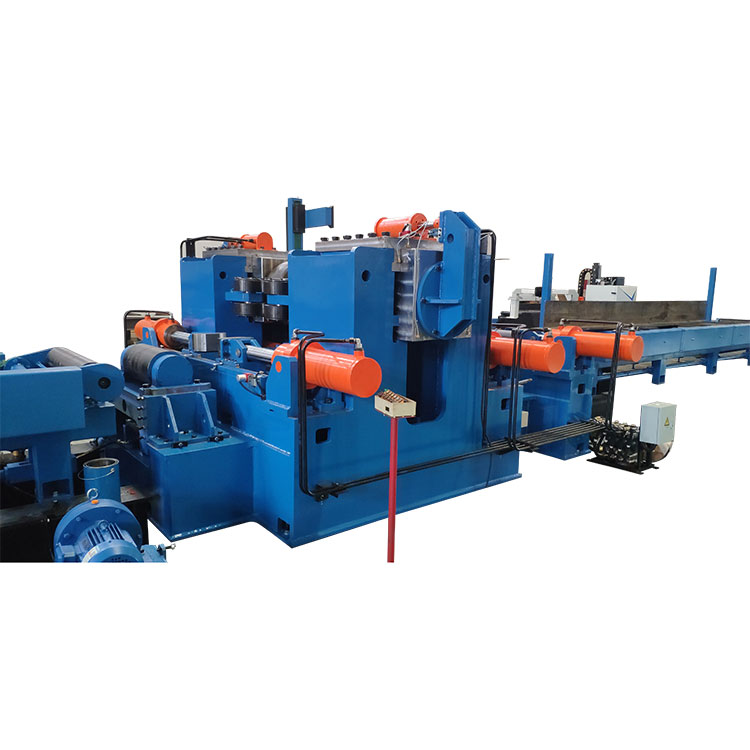

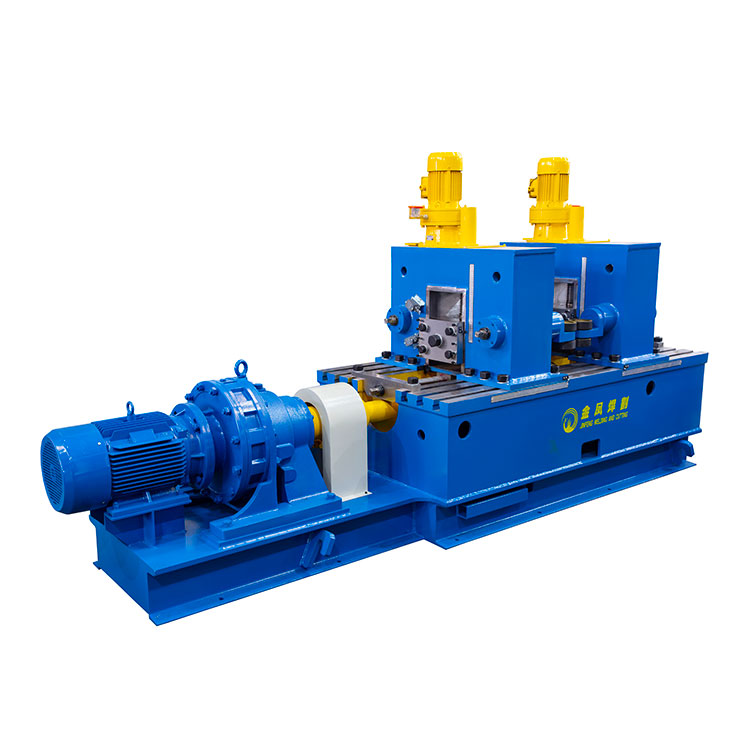

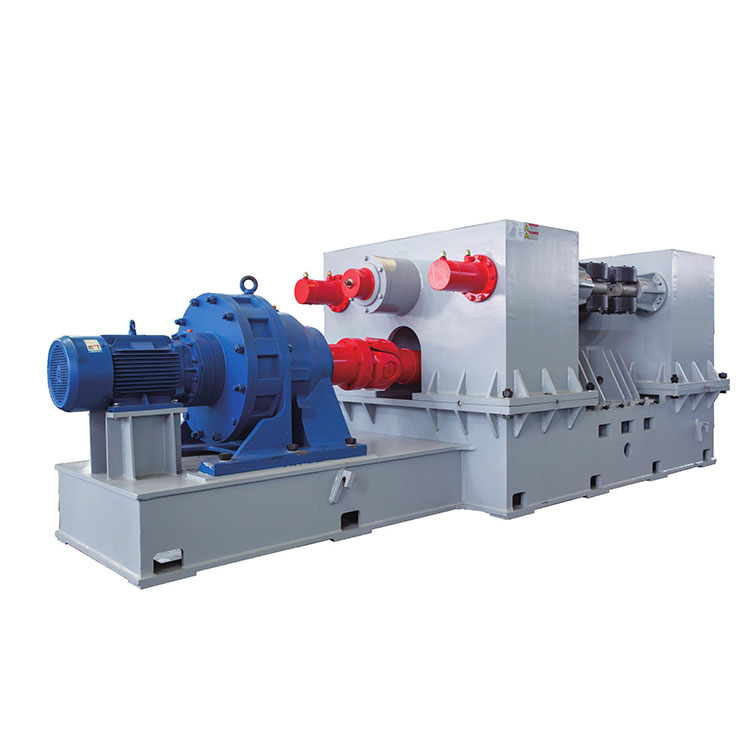

एच बीम स्ट्रेटनिंग मशीन
जिनफेंग वेल्डकट एक पेशेवर चीन निर्माता और सस्ती कीमत पर एच बीम स्ट्रेटनिंग मशीनों का आपूर्तिकर्ता है। एच बीम स्ट्रेटनिंग मशीनें एच बीम के फ्लैंज को सीधे स्तर पर दबाने के लिए उच्च प्रदर्शन वाली मशीनें हैं, ताकि एच बीम के फ्लैंज की विकृति को दूर किया जा सके, जो जलमग्न आर्क वेल्डिंग द्वारा बनाई गई गर्मी से वेल्डिंग के सिकुड़ने के कारण होता है।
जांच भेजें
पीडीएफ डाउनलोड
उत्पाद वर्णन
JZ40/YJZ60A/YJZ60B/YJZ80एच बीम स्ट्रेटनिंग मशीन
जिनफेंग वेल्डकट एक पेशेवर चीन निर्माता और आपूर्तिकर्ता हैएच बीम स्ट्रेटनिंग मशीनकिफायती कीमत के साथ.एच बीम स्ट्रेटनिंग मशीनएच बीम के फ्लैंज को सीधे स्तर पर दबाने के लिए उच्च प्रदर्शन वाली मशीनें हैं, ताकि एच बीम के फ्लैंज की विकृति को दूर किया जा सके, जो जलमग्न आर्क वेल्डिंग द्वारा बनाई गई गर्मी से वेल्डिंग के सिकुड़ने के कारण होता है।
सभी के लिएएच बीम स्ट्रेटनिंग मशीनJINFENG WELDCUT द्वारा निर्मित एस पर 2 साल की वारंटी होगी, जो स्टील संरचना, पुल, निर्माण से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए उच्चतम दक्षता वाली मशीन है।
विशेष विवरण
|
नमूना |
JZ40 |
YJZ60A |
YJZ60B |
YJZ80B |
YJZ80C |
|
|
प्रकार |
यांत्रिक |
हाइड्रोलिक |
हाइड्रोलिक |
हाइड्रोलिक |
हाइड्रोलिक |
|
|
निकला हुआ किनारा चौड़ाई (मिमी) |
200-800 |
200-800 |
200-800 |
200-800 |
200-1200 |
|
|
वेब ऊंचाई (मिमी) |
200-1500 |
200-1800 |
220-2500 |
450-1800 |
450-3000 |
|
|
निकला हुआ मोटा किनारा |
Q235 |
6-40मिमी |
6-60 मिमी |
6-80मिमी |
6-100मिमी |
6-100मिमी |
|
Q345 |
6-30मिमी |
6-40मिमी |
6-60 मिमी |
6-80मिमी |
6-80मिमी |
|
|
इनपुट रोलर टेबल |
10 मी, आलसी व्यक्ति |
12 मी, आलसी व्यक्ति |
12 मी, पावर |
12 मी, हाइड्रोलिक |
||
|
आउटपुट रोलर टेबल |
10 मी, आलसी व्यक्ति |
12 मी, आलसी व्यक्ति |
12 मी, पावर |
12 मी, हाइड्रोलिक |
||
|
सीधा करने की गति |
11मी/मिनट |
8.5 मी/मिनट |
6.7 मी/मिनट |
6.0 मी/मिनट |
4.7 मी/मिनट |
|
|
हाइड्रोलिक स्टेशन |
नहीं |
हाँ |
हाँ |
हाँ |
हाँ |
|
|
मशीन की शक्ति |
11kw+1.1kw*2 =13.2 किलोवाट |
11kw+4KW =15 किलोवाट |
11 किलोवाट+4 किलोवाट =15 किलोवाट |
15KW+7.5KW +2.2 किलोवाट*2 =26.9 किलोवाट |
22KW+7.5KW +3 किलोवाट*2 =35.5 किलोवाट |
|
|
द्रवचालित दबाव |
नहीं |
16 एमपीए |
16 एमपीए |
16 एमपीए |
16 एमपीए |
|
सुविधा और अनुप्रयोग
एच-बीम स्ट्रेटनिंग मशीनें वेल्डेड "टी" और "एच" प्रोफाइल को सीधा करने के लिए उपयुक्त हैं। प्रोफ़ाइल को वेल्ड करने के बाद, वेल्ड के सिकुड़न के कारण निकला हुआ किनारा प्लेट विकृत हो जाती है, इसे एक योग्य वर्कपीस बनने के लिए ठीक किया जाना चाहिए। इसलिए यह मशीन एक बेहतर फ्लैंज स्ट्रेटनिंग उपकरण है। मशीन में बड़ी स्ट्रेटनिंग फोर्स, तेज़ स्ट्रेटनिंग गति, छोटे पदचिह्न, कम ऊर्जा खपत, आसान संचालन और विश्वसनीय कार्य है। यह इस्पात निर्माण, जहाज निर्माण उद्योग और "टी" या "एच" बीम के अन्य बड़े पैमाने पर उत्पादन उद्यमों के लिए विशेष रूप से उपयुक्त है।
विवरण
एच-बीम स्ट्रेटनिंग मशीनों में बेस सीट, बाएं/दाएं बॉक्स संरचना, वेब क्लैंपिंग डिवाइस, मुख्य ट्रांसमिशन तंत्र, हाइड्रोलिक और इलेक्ट्रिकल नियंत्रण प्रणाली और ट्रांसपोर्टिंग कन्वेयर रोलर आदि शामिल हैं।
संरचना दृश्य
1. JZ40 H बीम निकला हुआ किनारा सीधा करने की मशीन
सीधा करने की क्षमता: Y निकला हुआ किनारा की मोटाई है, X निकला हुआ किनारा की चौड़ाई है
2. YJZ60A हाइड्रोलिक एच बीम निकला हुआ किनारा सीधा करने की मशीन
सीधा करने की क्षमता: Y निकला हुआ किनारा की मोटाई है, X निकला हुआ किनारा की चौड़ाई है
3. YJZ60B हाइड्रोलिक एच बीम निकला हुआ किनारा सीधा करने की मशीन
सीधा करने की क्षमता: Y निकला हुआ किनारा की मोटाई है, X निकला हुआ किनारा की चौड़ाई है
4. YJZ808 हाइड्रोलिक एच बीम फ्लैंज स्ट्रेटनिंग मशीन
सीधा करने की क्षमता: Y निकला हुआ किनारा की मोटाई है, X निकला हुआ किनारा की चौड़ाई है
उपयोगकर्ताओं की फ़ैक्टरी में एच-बीम स्ट्रेटनिंग मशीनें स्थापित की गईं
