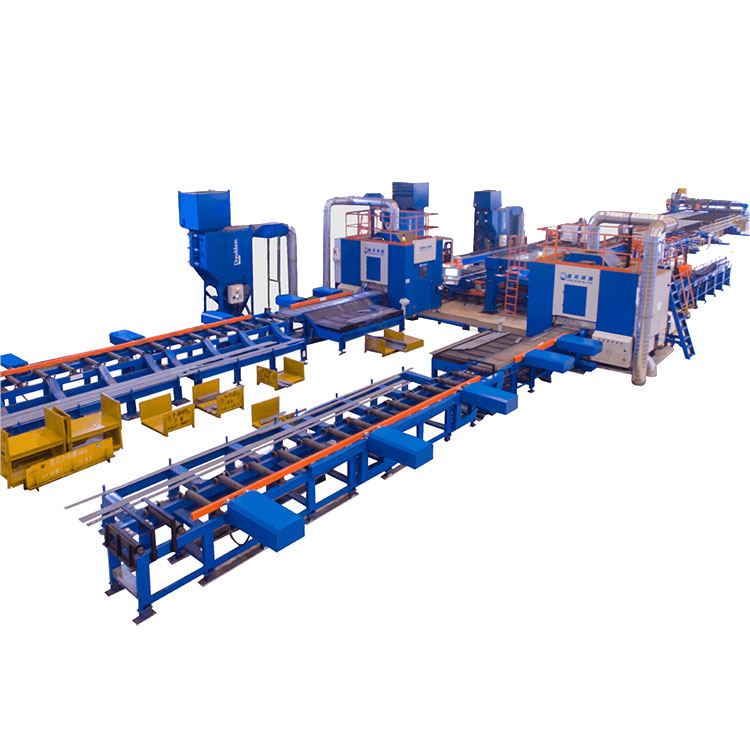

रोबोट प्लाज्मा काटने की मशीनें

JINFENG® एक पेशेवर चीन निर्माता और किफायती मूल्य पर रोबोट प्लाज्मा कटिंग मशीनों का आपूर्तिकर्ता है। रोबोट प्लाज्मा कटिंग मशीनें स्ट्रिप्स, शिपयार्ड के लिए वसा बार, ऑक्सी-ईंधन काटने वाली प्लेटों से लंबी पट्टी, किनारे की सफाई, इंकजेट मार्किंग, प्लाज्मा काटने की प्रक्रिया के लिए उच्च प्रदर्शन वाली स्वचालित कटिंग लाइन हैं।

जांच भेजें

पीडीएफ डाउनलोड

उत्पाद वर्णन

जिनफेंग® का एक पेशेवर चीन निर्माता और आपूर्तिकर्ता हैरोबोट प्लाज्मा काटने की मशीनेंकिफायती कीमत के साथ.रोबोट प्लाज्मा काटने की मशीनेंस्ट्रिप्स, शिपयार्ड के लिए वसा बार, ऑक्सी-ईंधन काटने वाली प्लेटों से लंबी पट्टी, किनारे की सफाई, इंकजेट मार्किंग, प्लाज्मा कटिंग को संसाधित करने के लिए उच्च प्रदर्शन वाली स्वचालित कटिंग लाइन हैं।

पीबीजी400



रोबोट प्लाज्मा काटने की मशीनें



सभी के लिएरोबोट प्लाज्मा काटने की मशीनेंJINFENG WELDCUT द्वारा निर्मित इस पर 2 साल की वारंटी होगी, और जो रोलर टेबल, क्रॉस कार्ट, डस्ट फिल्टर, प्लाज्मा कटिंग सिस्टम और डॉट पीन मार्किंग डिवाइस, रोबोट के साथ इंकजेट मार्किंग जैसे वैकल्पिक कार्यों से सुसज्जित है, और सभी CAD-CAM इंटरफेस का समर्थन करता है। पीबीजीरोबोट प्लाज्मा काटने की मशीनेंविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत रोबोटिक प्लाज्मा कटिंग लाइन हैं।



विशेष विवरण



नमूना

पट्टी

लंबाई

वज़न



12000 मिमी

1.5टी

पीबीजी400

100*5मिमी â

400*30मिमी

प्लाज्मा कटिंग, प्लाज्मा मार्किंग, इंक-जेट मार्किंग, सीएडी-सीएएम सॉफ्टवेयर का समर्थन करें



सुविधा और अनुप्रयोग



1.पीबीजीरोबोट प्लाज्मा काटने की मशीनेंविभिन्न उपकरणों के साथ एकीकृत एक उच्च स्वचालन काटने वाली लाइनें हैं। एक ऑपरेटर द्वारा एक कुंजी ऑपरेशन द्वारा, लाइन सामग्री लोडिंग, मल्टी-हेड्स ऑक्सीफ्यूल कटिंग मशीन द्वारा प्लेट कटिंग, एज क्लीनिंग, इंकजेट मार्किंग, प्लाज्मा कटिंग और पार्ट्स अनलोडिंग से स्वचालित प्रसंस्करण शुरू करती है।

2. लाइन को एमईएस सिस्टम के साथ पूरी तरह से एकीकृत किया जा सकता है और निर्माता से इंजीनियरों के लिए टीम व्यूअर के माध्यम से रिमोट कंट्रोल की अनुमति दी जा सकती है ताकि इंजीनियरों को कार्यस्थल पर भेजे बिना इंटरनेट के माध्यम से समस्याओं को हल करने के लिए दूरस्थ निदान आसानी से किया जा सके।

3. सीएनसी प्रणाली सभी मुख्य लाइन सिस्टम (रोबोट, रोलर टेबल, क्रॉस कन्वेयर, मापने वाली गाड़ी और ग्रिपर, मार्किंग सिस्टम) का पूर्ण नियंत्रण प्रदान करती है।

4. ट्राइबॉन/एएम से बनाई गई *.gen फ़ाइलें, TEKLA डिज़ाइन सॉफ़्टवेयर और अन्य प्रारूपों से निर्यात की गई DSTV फ़ाइलें पढ़ सकते हैं।

5.रोबोट प्लाज्मा काटने की मशीनेंविभिन्न जहाजों/जहाजों के लिए फ्लैट पैनल, डबल बॉटम निर्माण, सबअसेंबली, बल्कहेड, वेब, माइक्रो पैनल बनाने के लिए स्टिफ़नर की प्लाज्मा कटिंग के लिए जहाज निर्माण, शिपयार्ड और ऑफशोर में व्यापक रूप से उपयोग किया जाता है। पीबीजी के साथरोबोट प्लाज्मा काटने की मशीनें, शिपयार्ड या जहाज निर्माण अपना उत्पादन बढ़ा सकते हैं और मजदूरों को कम कर सकते हैं।




विवरण



पीबीजी400रोबोट प्लाज्मा काटने की मशीनेंके होते हैं:

मल्टी-टार्च ऑक्सी-ईंधन काटने की मशीन

रोलर कन्वेयर

किनारे की सफाई लाइन

एज चैम्फरिंग मशीन

क्रॉस कन्वेयर

रोबोट भुजा से स्याही का अंकन

इनपुट रोलर टेबल

धूल फिल्टर के साथ रोबोट प्लाज्मा कटिंग चैम्बर

लघु भाग छँटाई बेल्ट-प्लेट कन्वेयर

लंबे भाग के लिए आउटपुट रोलर टेबल

लंबे भाग के लिए प्राप्ति तालिका

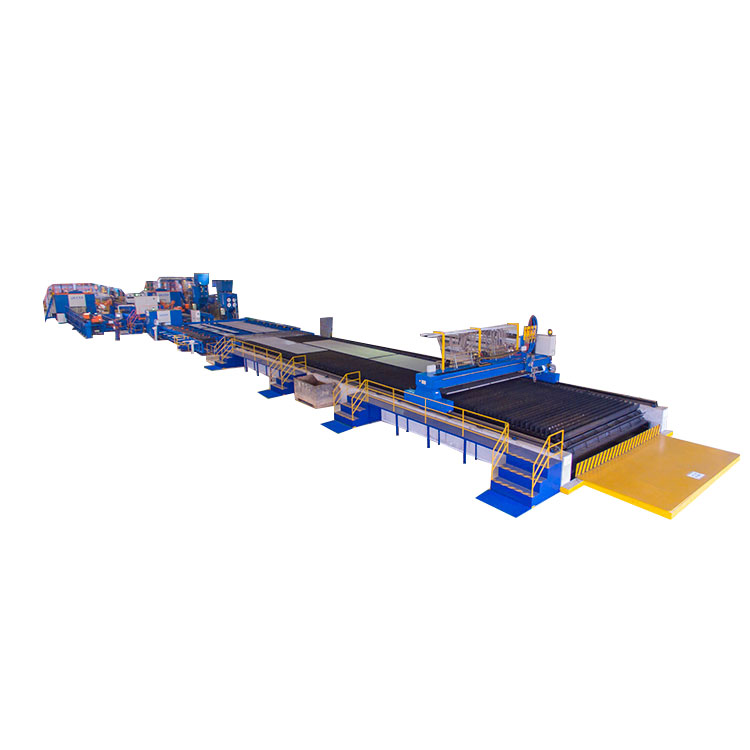

संरचना दृश्य


मल्टी-टार्च ऑक्सी-ईंधन काटने की मशीन

ऑक्सी-ईंधन काटने की मशीन स्टील प्लेट को कई लंबी पट्टियों में अनुदैर्ध्य रूप से काटने के लिए कई मशालों से सुसज्जित है। मशीन को गैन्ट्री संरचना में डिज़ाइन किया गया है और लंबी पट्टी को बफ़लर रोलर टेबल पर ले जाने के लिए एक रोलिंग टेबल के साथ एकीकृत किया गया है। फ्लेम कटिंग के बाद लंबी पट्टियों को क्रेन या मैन्युअल रूप से उतारने की कोई आवश्यकता नहीं है।





किनारे की सफाई लाइन

PBG400 में एक किनारे की सफाई लाइन को एकीकृत करकेरोबोट प्लाज्मा काटने की मशीनें, प्रोफाइल के किनारे से प्राइम पेंट को हटाने के लिए ब्रश व्हील का उपयोग करके, स्ट्रिप कटिंग ऑक्सी फ्लेम कटिंग के स्लैग और गड़गड़ाहट को हटाने के लिए ग्राइंडिंग व्हील का उपयोग करके, जहां वेल्डिंग होगी, अगली प्रोसेसिंग में वेल्डिंग की गुणवत्ता बढ़ा सकते हैं।



एज चैम्फरिंग मशीन

PBG400 में एक एज चैम्फरिंग मशीन को एकीकृत करकेरोबोट प्लाज्मा काटने की मशीनें, फ्लैट बार के 4 किनारों को दबाने के लिए प्रेसिंग पहियों का उपयोग करके, आर 2-आर 3 गोल किनारे में 4 किनारों को आकार देने के लिए थर्मल कटिंग के बाद तेज धार वाली लंबी पट्टी, जिसमें अगली प्रसंस्करण में पेंटिंग के लिए अच्छी सतह होगी।




इंकजेट मार्किंग रोबोट

रोबोट बांह पर इंकजेट मार्किंग हेड स्थापित करने के लिए। लंबी पट्टी वाली स्टील बार की पूरी लंबाई पर स्याही का निशान पूरा करने के लिए रोबोट फ्लैट बार की लंबाई के साथ आगे बढ़ रहा है। प्रोफ़ाइल पर स्याही मुद्रण के बाद, प्रोफ़ाइल को मूल स्थान पर लौटने की आवश्यकता नहीं है, फिर उसे PBG400 पर ले जाया जाएगारोबोट प्लाज्मा काटने की मशीनेंप्लाज्मा कटिंग के लिए कटिंग चैम्बर।




रोबोट काटने का कक्ष

प्रोफाइल पर उच्च गुणवत्ता वाली कटिंग निष्पादित करने के लिए कटिंग चैंबर के अंदर एक 6 अक्ष रोबोट बांह स्थापित की गई। यह संपूर्ण PBG400 का मुख्य भाग हैरोबोट प्लाज्मा काटने की मशीनेंप्लाज्मा कटिंग के लिए कटिंग चैम्बर।



बेल्ट-प्लेट कन्वेयर और रिसीविंग टेबल

कटिंग चैम्बर के बाद एक बेल्ट-प्लेट कन्वेयर से सुसज्जित, PBG400रोबोट प्लाज्मा काटने की मशीनेंछोटे भागों को स्वचालित रूप से सॉर्ट कर सकता है और भागों को स्वचालित आउटपुट दे सकता है। छोटे हिस्से को एक पुशर द्वारा रिसीविंग टेबल पर धकेल दिया जाता है ताकि ऑपरेटर छोटे हिस्सों को आसानी से पूरा कर सके।





लंबा भाग पुशर और रिसीविंग टेबल

एक लंबा हिस्सा पुशर आउटपुट रोलर टेबल में एकीकृत होता है, जब एक लंबा हिस्सा यहां आउटपुट रोलर टेबल पर आता है, तो पुशर लंबे हिस्से को प्राप्त करने वाली टेबल पर गिरने के लिए स्वचालित रूप से धक्का देगा।
