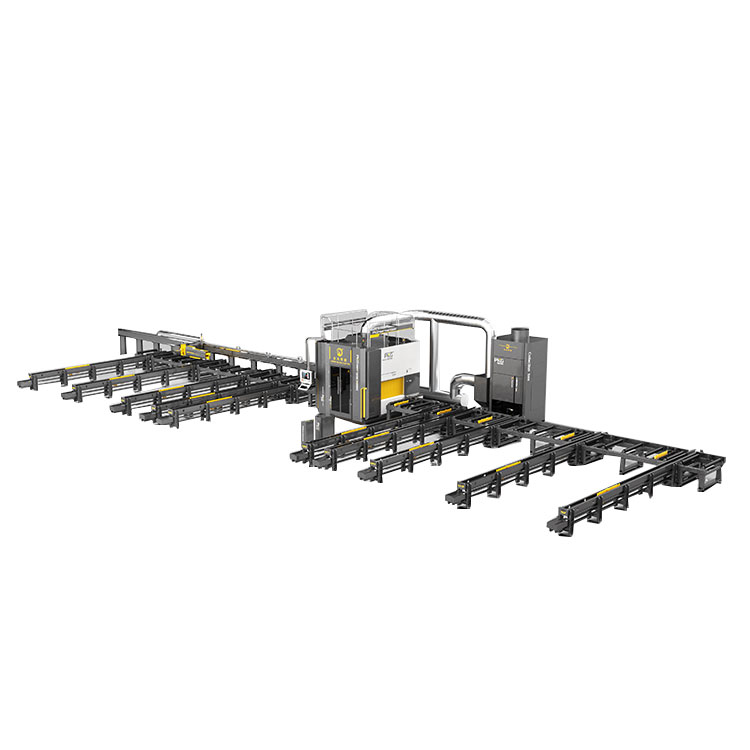

  • बीम रोबोट काटने की मशीन - 0 बीम रोबोट काटने की मशीन - 0

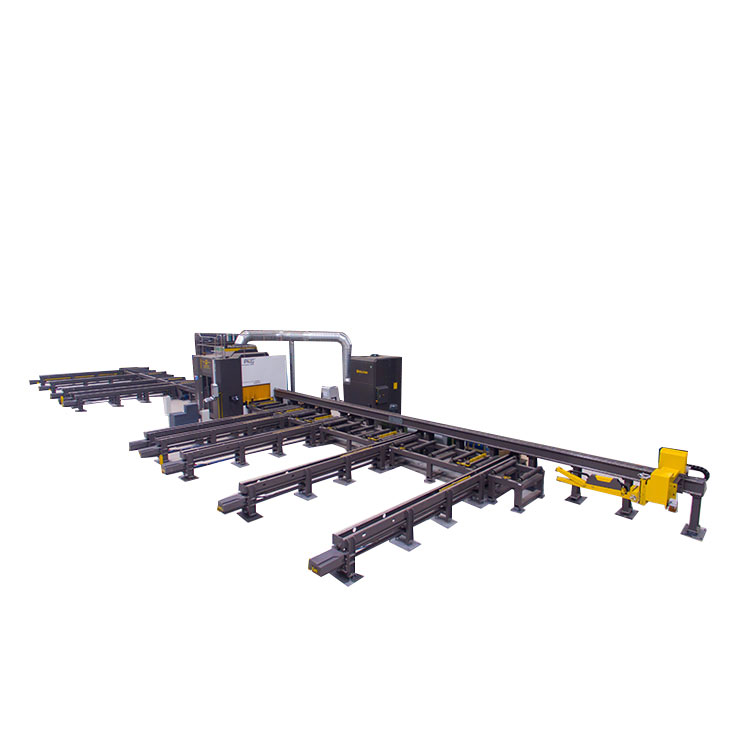

  • बीम रोबोट काटने की मशीन - 1 बीम रोबोट काटने की मशीन - 1

बीम रोबोट काटने की मशीन

JINFENG® एक पेशेवर चीन निर्माता और किफायती मूल्य पर बीम रोबोट कटिंग मशीनों का आपूर्तिकर्ता है। बीम रोबोट कटिंग मशीनें रोबोट आर्म के साथ एच बीम (आई बीम), कोण, चैनल के विभिन्न स्टील प्रोफाइल पर प्लाज्मा कटिंग निष्पादित करने के लिए उच्च प्रदर्शन वाली एच-बीम प्लाज्मा कोपिंग मशीनें हैं।

जांच भेजें

पीडीएफ डाउनलोड

उत्पाद वर्णन

जिनफेंग® का एक पेशेवर चीन निर्माता और आपूर्तिकर्ता हैबीम रोबोट काटने की मशीनकिफायती कीमत के साथ.बीम रोबोट काटने की मशीनयह रोबोट आर्म के साथ एच बीम (आई बीम), कोण, चैनल के विभिन्न स्टील प्रोफाइल पर प्लाज्मा कटिंग को निष्पादित करने के लिए उच्च प्रदर्शन वाली एच-बीम प्लाज्मा कोपिंग मशीनें हैं।

PKG500



बीम रोबोट काटने की मशीन



सभी के लिएबीम रोबोट काटने की मशीनJINFENG WELDCUT द्वारा निर्मित एस और प्लाज्मा कटिंग मशीनों पर 2 साल की वारंटी होगी, और जो रोलर टेबल, क्रॉस कन्वेयर, डस्ट फिल्टर, प्लाज्मा कटिंग सिस्टम और डॉट पीन मार्किंग डिवाइस जैसे वैकल्पिक कार्यों से लैस हैं और सभी सीएडी-सीएएम इंटरफेस का समर्थन करते हैं। पीकेजीबीम रोबोट काटने की मशीनविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए यह सबसे उन्नत रोबोटिक प्लाज्मा कटिंग लाइन है।



विशेष विवरण



नमूना

हे बीम

कोण

ई-कोण

चैनल

लंबाई

वज़न

PKG500





150*120मिमी-

1000*500मिमी

100*75मिमी-

500*150मिमी

75*75मिमी-

220*220मिमी

100*50मिमी-

1000*500मिमी

12000 मिमी

12टी

प्लाज्मा कटिंग, प्लाज्मा मार्किंग, डॉट पीन मार्किंग, सीएडी-सीएएम सॉफ्टवेयर का समर्थन करें



सुविधा और अनुप्रयोग



1.पीआरजीबीम रोबोट काटने की मशीनएस एक उच्च स्वचालन काटने वाला उपकरण है जो एबीबी छह अक्ष रोबोट बांह के साथ एकीकृत है। एक ऑपरेटर द्वारा एक कुंजी ऑपरेशन द्वारा, लाइन प्लाज्मा कटिंग के बाद सामग्री लोडिंग और भागों को उतारने से स्वचालित प्रसंस्करण शुरू करती है।

2. एक पीकेजीबीम रोबोट काटने की मशीनएक ऑपरेटर के साथ s प्रतिस्थापित कर सकता है:

बीम ड्रिलिंग लाइन

बैंड देखा

कोण रेखा

प्लेट/बार प्रोसेसिंग लाइन

मुकाबला करने की मशीन

मार्किंग मशीन



3. लाइन को एमईएस सिस्टम के साथ पूरी तरह से एकीकृत किया जा सकता है और निर्माता से इंजीनियरों के लिए टीम व्यूअर के माध्यम से रिमोट कंट्रोल की अनुमति दी जा सकती है ताकि इंजीनियरों को कार्य स्थल पर भेजे बिना इंटरनेट के माध्यम से समस्याओं को हल करने के लिए दूरस्थ निदान आसानी से किया जा सके।

3. सीएनसी प्रणाली सभी मुख्य लाइन सिस्टम (रोबोट, रोलर टेबल, क्रॉस कन्वेयर, मापने वाली गाड़ी और ग्रिपर, मार्किंग सिस्टम) का पूर्ण नियंत्रण प्रदान करती है।

4. ट्राइबॉन/एएम से बनाई गई *.gen फ़ाइलें, TEKLA डिज़ाइन सॉफ़्टवेयर और अन्य प्रारूपों से निर्यात की गई DSTV फ़ाइलें पढ़ सकते हैं।

5. यहबीम रोबोट काटने की मशीनइसका व्यापक रूप से स्टील निर्माण में उपयोग किया जाता है (भवन संरचनाओं, पुलों, रेलमार्ग, ट्रेलरों, ट्रेन वैगनों, सीढ़ी स्ट्रिंगर्स, रेलिंग और अन्य माध्यमिक स्टील के निर्माण के लिए प्लाज्मा बीम कोपिंग), स्टील संरचना और अपतटीय (शीर्ष स्थलों, रहने वाले क्वार्टरों, उपसमुद्र संरचनाओं, उपसमुद्र फ्रेम, समर्थन संरचनाओं, पाइप रैक, उपसमुद्र मैनिफोल्ड्स के लिए सुरक्षा फ्रेम, स्किड्स, उपसमुद्र संरचनाओं और समर्थन फ्रेमों के लिए एच-बीम कोपिंग के लिए बीम कोपिंग), और लागू किया जाता है। तटवर्ती में.





विवरण



यह पीकेजीबीम रोबोट काटने की मशीनएस में शामिल हैं:

क्रॉस कन्वेयर

गाड़ी और ग्रिपर को मापना

डॉट पीन मार्किंग डिवाइस

इनपुट रोलर टेबल

रोबोट प्लाज्मा कटिंग चैम्बर

आउटपुट रोलर टेबल



संरचना दृश्य


क्रॉस कन्वेयर - श्रृंखला प्रकार


पीकेजी के इनपुट रोलर टेबल में एक क्रॉस कन्वेयर (चेन प्रकार) को एकीकृत करकेबीम रोबोट काटने की मशीनएस, क्रेन के जोखिम को 0 तक कम करने के लिए क्रेन का उपयोग किए बिना, एच बीम और अन्य प्रोफाइल को आवश्यक स्थान पर ले जाया जा सकता है।


गाड़ी और ग्रिपर को मापना


फ़ीड की गई प्रोफ़ाइल की लंबाई मापने के लिए एक ही समय में प्रोफ़ाइल को कटिंग चैंबर में फीड करना।




डॉट पीन मार्किंग डिवाइस


भाग संख्या का स्थायी पता लगाने योग्य अंकन प्रदान करें।



रोबोट काटने का कक्ष


प्लाज्मा टॉर्च के साथ प्रोफाइल पर उच्च गुणवत्ता वाली कटिंग को निष्पादित करने और ऑक्सीफ्यूल टॉर्च के साथ चूहे के छेद को काटने के लिए कटिंग चैंबर के अंदर एक 6 अक्ष रोबोट बांह स्थापित की गई।




इनपुट/आउटपुट रोलर टेबल


रोलर टेबल के काम से, एच-बीम कोपिंग मशीनें श्रम को कम करने और उत्पादन बढ़ाने के लिए उच्च स्वचालन को प्राप्त करती हैं।



क्रॉस कन्वेयर - अनलोडिंग


पीकेजी के आउटपुट रोलर टेबल में एक क्रॉस कन्वेयर को एकीकृत करकेबीम रोबोट काटने की मशीनएस, क्रेन के जोखिम को 0 तक कम करने के लिए क्रेन का उपयोग किए बिना, काटने के बाद भागों को आवश्यक स्थान पर ले जाया जा सकता है।
