एच बीम वेल्डिंग लाइन्स

एच बीम वेल्डिंग लाइनें

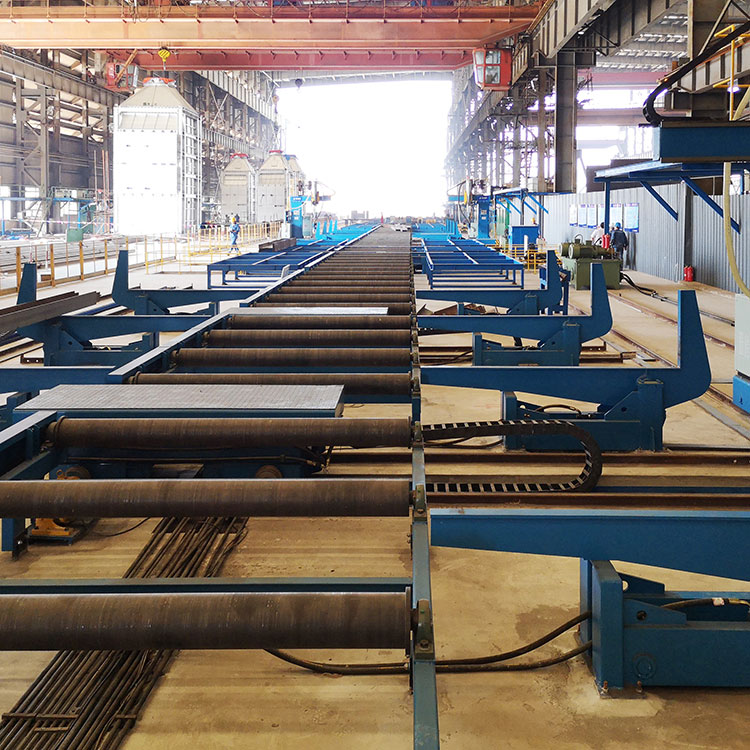

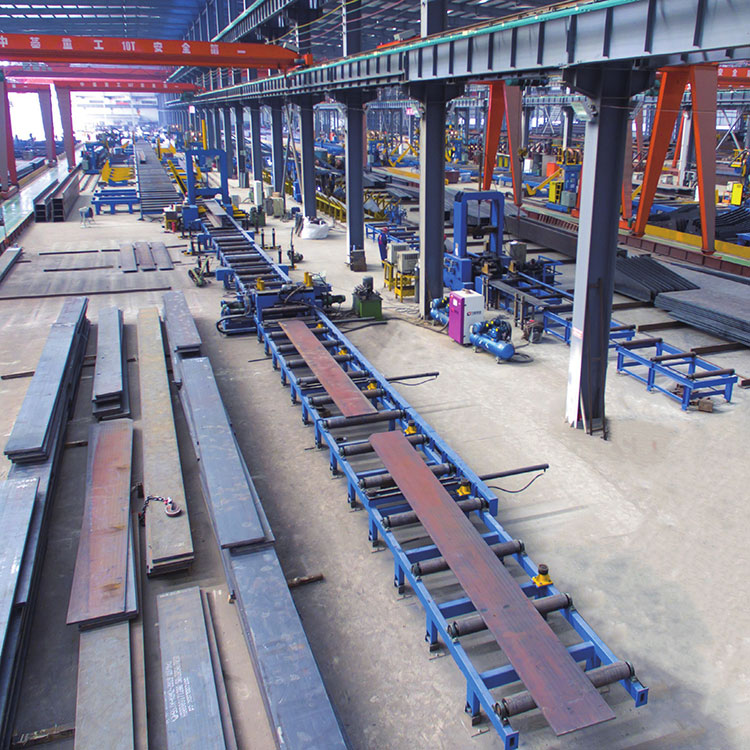

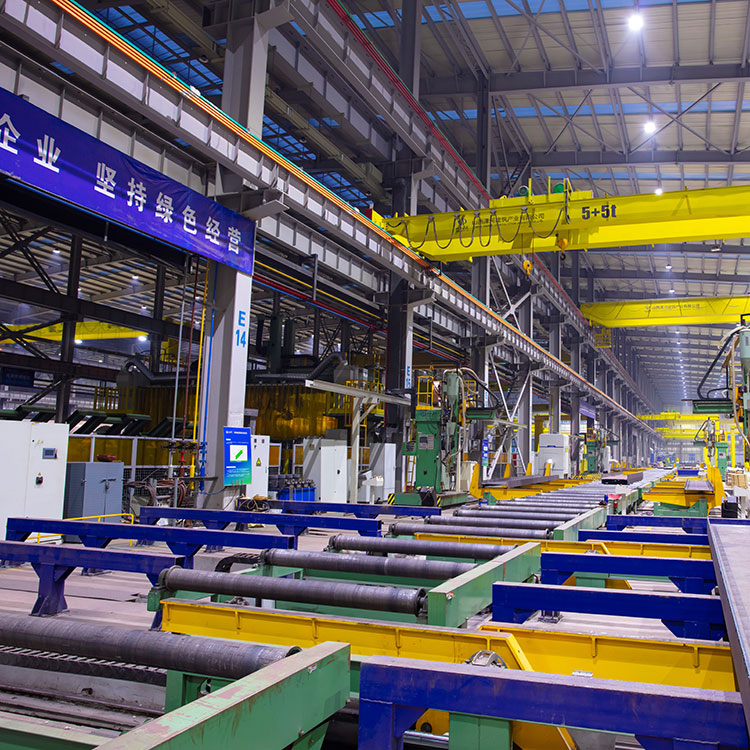

वीएचएएच बीम वेल्डिंग लाइनेंविभिन्न उपकरणों और टूल के साथ संयुक्त उच्च प्रदर्शन वाली एच बीम उत्पादन लाइनें हैं जो जिनफेंग वेल्कट द्वारा निर्मित हैं जो पेशेवर चीन निर्माता और आपूर्तिकर्ता हैंएच बीम वेल्डिंग लाइनेंकिफायती कीमत के साथ.एच बीम वेल्डिंग लाइनेंएच बीम या टी बीम उत्पादन के लिए अधिक सुरक्षा और उच्च दक्षता प्रदान करें।

जिनफेंग वेल्डकट इसके लिए 2 साल की वारंटी प्रदान करेगाएच बीम वेल्डिंग लाइनें. एच बीम उत्पादन के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा। वीएचएफएच बीम वेल्डिंग लाइनेंविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च स्वचालन उत्पादन लाइनें हैं।

विशेष विवरण

सुविधा और अनुप्रयोग

1. वीएचएएच बीम वेल्डिंग लाइनेंकम श्रमिकों और कम क्रेन के साथ वेल्डेड आई बीम और एच बीम का उत्पादन करने के लिए उच्च स्वचालन उत्पादन लाइनें हैं।

2. लाइन एमईएस प्रणाली के साथ पूरी तरह से एकीकरण हो सकती है और ऊपरी कंप्यूटर और नियंत्रण प्रणाली के बीच वास्तविक समय संचार को पूरा कर सकती है, उपकरण के डेटा संग्रह को पूरा कर सकती है, सभी एकत्रित डेटा को फैक्ट्री एमईएस प्रणाली (या ऊपरी केंद्रीकृत नियंत्रण प्रणाली) पर अपलोड कर सकती है, और सूचना प्रसारण की समयबद्धता और प्रभावशीलता सुनिश्चित कर सकती है।

3. डिज़ाइन और सुरक्षा को प्रासंगिक राष्ट्रीय मानकों और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करना चाहिए; उपकरण सुरक्षा और सुरक्षात्मक उपकरणों को प्रासंगिक औद्योगिक मानकों को पूरा करना होगा;

4. इसएच बीम वेल्डिंग लाइनेंजहाज निर्माण, शिपयार्ड और इस्पात निर्माण और इस्पात संरचनाओं, अपतटीय, तटवर्ती, शिपयार्ड और जहाज निर्माण के लिए वेल्डिंग टी-बीम, इस्पात निर्माण और इस्पात संरचनाओं या पुलों आदि के लिए एच-बीम में व्यापक रूप से उपयोग किया जाता है।

5. वेल्डिंग उपकरणों का लचीला डिज़ाइन वेल्डिंग पावर स्रोतों के किसी भी ब्रांड का समर्थन करने की अनुमति देता है।

6. CE, ECA प्रमाणित उपलब्ध हैं।

7. यह लाइन किसी भी उपकरण या उपकरण को बदले बिना बड़ी मोटाई के साथ हल्के ड्यूटी बीम से बहुत भारी ड्यूटी बीम तक उत्पादन प्रदान करती है।

8. असेंबलिंग से लेकर स्ट्रेटनिंग तक पूरी प्रोसेसिंग के लिए किसी क्रेन की जरूरत नहीं होती, जिससे क्रेन के इस्तेमाल का जोखिम काफी कम हो जाता है।

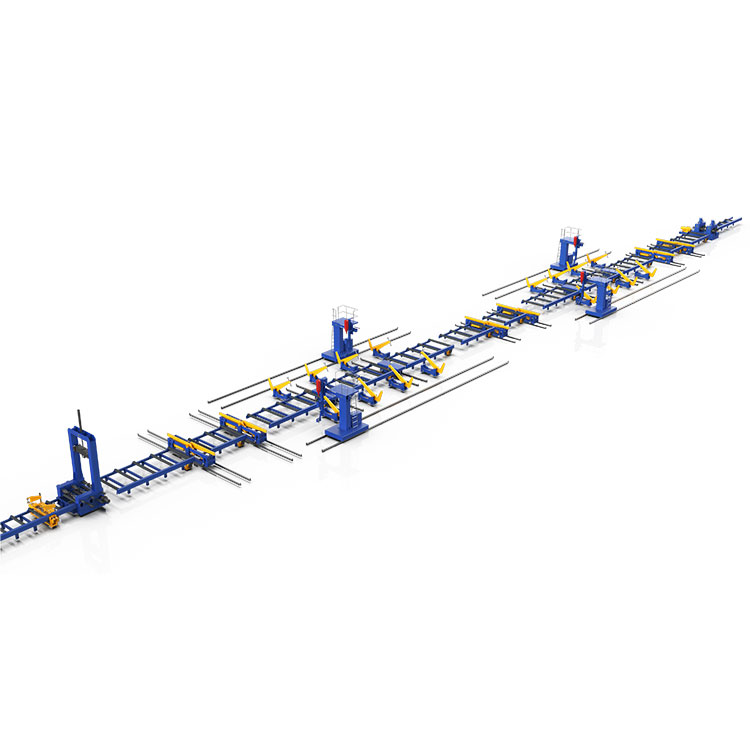

संरचना दृश्य

उपयोग किए गए उपकरण मॉड्यूल की सूचीएच बीम वेल्डिंग लाइनें

1-संयोजन क्षेत्र में शामिल हैं:

एक वर्टिकल एच बीम असेंबलिंग मशीनें - CO2/MAG स्पॉट वेल्डिंग से लेकर असेंबली वेब और आई-शेप में फ्लैंज के लिए।

लाइन के रोलर टेबल पर सुरक्षा परिवहन के लिए एच बीम को âIâ स्थिति से âHâ स्थिति में पलटने के लिए बीम फ़्लिपर का एक सेट।

2-वेल्डिंग क्षेत्र

वेल्डिंग क्षेत्र #1 में शामिल हैं:

ब्रैकट प्रकार एच बीम वेल्डिंग मशीनों के दो सेट। प्रत्येक वेल्डिंग मशीन 1 जलमग्न आर्क वेल्डिंग हेड (सिंगल आर्क वेल्डिंग या टेंडेम आर्क वेल्डिंग तकनीक का समर्थन करती है) से सुसज्जित है।

अच्छी वेल्डिंग स्थिति सुनिश्चित करने के लिए एच बीम को 45 डिग्री पर बैठाने के लिए बीम टिल्टर्स के दो सेट।

पहले वेल्डिंग सीम की वेल्डिंग पूरी होने के बाद बीम को दूसरे कैंटिलीवर SAW वेल्डिंग मशीन में लाने के लिए स्टील कार्ट का एक सेट (स्टील कार्ट की 2 इकाइयाँ शामिल हैं)।

वेल्डिंग #1 क्षेत्र और #2 क्षेत्र के बीच, बीम को पलटने के लिए बीम फ़्लिपर का एक सेट होता है जिसे 180 डिग्री में 2 वेल्डिंग सीम के साथ वेल्ड किया गया है ताकि अन्य 2 वेल्डिंग सीम को ऊपर की ओर वेल्डिंग की आवश्यकता हो।

वेल्डिंग क्षेत्र #2 में, वेल्डिंग क्षेत्र #1 के समान ही शामिल है।

3-सीधा क्षेत्र, इसमें शामिल हैं:

बीम फ्लिपर का एक सेट एच बीम को âHâ स्थिति से âIâ स्थिति में पलटने के लिए अगली मशीन द्वारा बीम के फ्लैंज को सीधा करने के लिए।

एक एच बीम फ्लैंज सीधा करने वाली मशीनें - एच बीम के फ्लैंज को सीधा करने के लिए। एक एच बीम में 2 फ्लैंज होते हैं। दोनों फ्लैंजों को सीधा करने की आवश्यकता है। लेकिन मशीन एक बार में एक फ्लैंज पर सीधी हो सकती है। तो 1 फ्लैंज को सीधा करने के बाद, बीम फ्लिपर 180 डिग्री पर बीम को पलट देगा ताकि फ्लैंज को नीचे की तरफ सीधा करने की आवश्यकता हो।

स्टील प्लेट से वेल्डेड एच बीम/आई बीम का उत्पादन कैसे करें?

प्लेटों से एच बीम तक उत्पादन और अंतिम निरीक्षण के लिए उत्पादन प्रवाह चार्ट निम्नलिखित है।

उत्पादन प्रवाह चार्ट
