प्रोफाइल रोबोट कटिंग लाइन

पीआरजी 600

प्रोफाइल रोबोट कटिंग लाइन

सभी के लिएप्रोफाइल रोबोट कटिंग लाइनJINFENG WELDCUT द्वारा निर्मित एस और प्लाज्मा कटिंग मशीनों पर 2 साल की वारंटी होगी, और जो क्रेन लोडिंग, एज क्लीनिंग, इंकजेट मार्किंग से लैस हैं, विकल्प के रूप में सभी सीएडी-सीएएम इंटरफेस का समर्थन करते हैं। पीआरजीप्रोफाइल रोबोट कटिंग लाइनविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए यह सबसे उन्नत रोबोटिक प्लाज्मा कटिंग लाइन है।

विशेष विवरण

सुविधा और अनुप्रयोग

1.पीआरजीप्रोफाइल रोबोट कटिंग लाइनएस एक उच्च स्वचालन काटने वाला उपकरण है जो एबीबी छह अक्ष रोबोट बांह के साथ एकीकृत है। एक ऑपरेटर द्वारा एक कुंजी ऑपरेशन द्वारा, लाइन प्लाज्मा कटिंग के बाद सामग्री लोडिंग और भागों को उतारने से स्वचालित प्रसंस्करण शुरू करती है।

2. लाइन को एमईएस प्रणाली के साथ पूरी तरह से एकीकृत किया जा सकता है और निर्माता से इंजीनियरों के लिए टीम व्यूअर के माध्यम से रिमोट कंट्रोल की अनुमति दी जा सकती है ताकि इंजीनियरों को कार्य स्थल पर भेजे बिना इंटरनेट के माध्यम से समस्याओं को हल करने के लिए दूरस्थ निदान आसानी से किया जा सके।

3. सीएनसी प्रणाली सभी मुख्य लाइन सिस्टम (रोबोट, रोलर टेबल, क्रॉस कन्वेयर, मापने वाली गाड़ी और ग्रिपर, मार्किंग सिस्टम) का पूर्ण नियंत्रण प्रदान करती है।

4. ट्राइबॉन/एएम से बनाई गई *.gen फ़ाइलें, TEKLA डिज़ाइन सॉफ़्टवेयर और अन्य प्रारूपों से निर्यात की गई DSTV फ़ाइलें पढ़ सकते हैं।

5. इसप्रोफाइल रोबोट कटिंग लाइनविभिन्न जहाजों/जहाजों के लिए फ्लैट पैनल, डबल बॉटम निर्माण, सबअसेंबली, बल्कहेड, वेब, माइक्रो पैनल बनाने के लिए स्टिफ़नर की प्लाज्मा कटिंग के लिए जहाज निर्माण, शिपयार्ड और ऑफशोर में व्यापक रूप से उपयोग किया जाता है। पीआरजी के साथप्रोफाइल रोबोट कटिंग लाइनएस, शिपयार्ड या जहाज निर्माण अपना उत्पादन बढ़ा सकते हैं और मजदूरों को कम कर सकते हैं।

विवरण

पीआरजीप्रोफाइल रोबोट कटिंग लाइनएस में शामिल हैं:

प्रोफाइल लोडिंग क्रेन

किनारे की सफाई लाइन:

प्रोफ़ाइल लोडिंग के लिए क्रॉस कन्वेयर

इनपुट रोलर टेबल

धूल फिल्टर के साथ सफाई कक्ष।

आउटपुट रोलर टेबल.

बफ़लर के लिए क्रॉस कन्वेयर

लोडिंग के लिए क्रॉस कन्वेयर

गाड़ी और ग्रिपर को मापना

इनपुट रोलर टेबल

इंकजेट मार्किंग डिवाइस,

धूल फिल्टर के साथ रोबोट प्लाज्मा कटिंग चैम्बर

लघु भाग छँटाई बेल्ट-प्लेट कन्वेयर

लंबे भाग के लिए आउटपुट रोलर टेबल

लंबे भागों के लिए क्रॉस कन्वेयर

उतराई क्रेनें

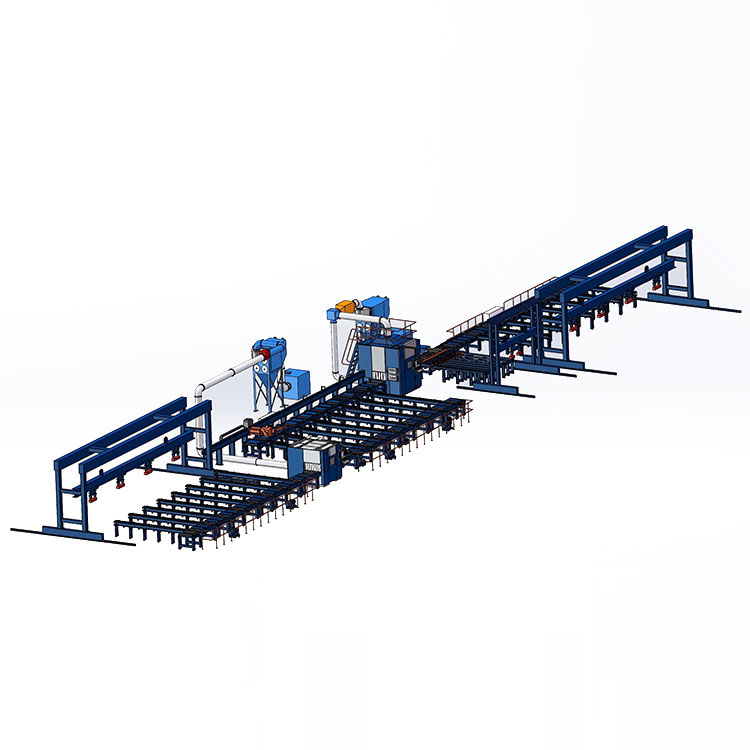

संरचना दृश्य

किनारे की सफाई लाइन

पीआरजी में एक किनारे की सफाई लाइन को एकीकृत करकेप्रोफाइल रोबोट कटिंग लाइनएस, प्रोफाइल के किनारे से प्राइम पेंट को हटाने के लिए ब्रश पहियों का उपयोग करके जहां वेल्डिंग होगी, अगले प्रसंस्करण में वेल्डिंग की गुणवत्ता में वृद्धि हो सकती है।

गाड़ी और ग्रिपर को मापना

फ़ीड की गई प्रोफ़ाइल की लंबाई मापने के लिए एक ही समय में प्रोफ़ाइल को कटिंग चैंबर में फीड करना।

इंकजेट मार्कर

इंकजेट मार्किंग डिवाइस द्वारा अक्षरों, संख्याओं, प्रतीकों और झुकने वाली रेखा (उल्टी रेखाएं) को मुद्रित करने के लिए

रोबोट काटने का कक्ष

प्रोफाइल पर उच्च गुणवत्ता वाली कटिंग निष्पादित करने के लिए कटिंग चैंबर के अंदर एक 6 अक्ष रोबोट बांह स्थापित की गई।

चैम्बर काटने के बाद एक बेल्ट-प्लेट कन्वेयर सुसज्जित करके, पीआरजीप्रोफाइल रोबोट कटिंग लाइनएस स्वचालित रूप से छोटे भागों को सॉर्ट कर सकता है और भागों को स्वचालित आउटपुट दे सकता है।
