एंड-फेस मिलिंग मशीनें

जिनफेंग वेल्डकट इसके लिए 1 वर्ष की वारंटी प्रदान करेगाएंड-फेस मिलिंग मशीनें. बॉक्स बीम उत्पादन लाइनों के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा।एंड-फेस मिलिंग मशीनेंइस्पात संरचनाओं, इस्पात निर्माण और ऊंची इमारतों के अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च दक्षता वाले उपकरण हैं।

संरचना दृश्य

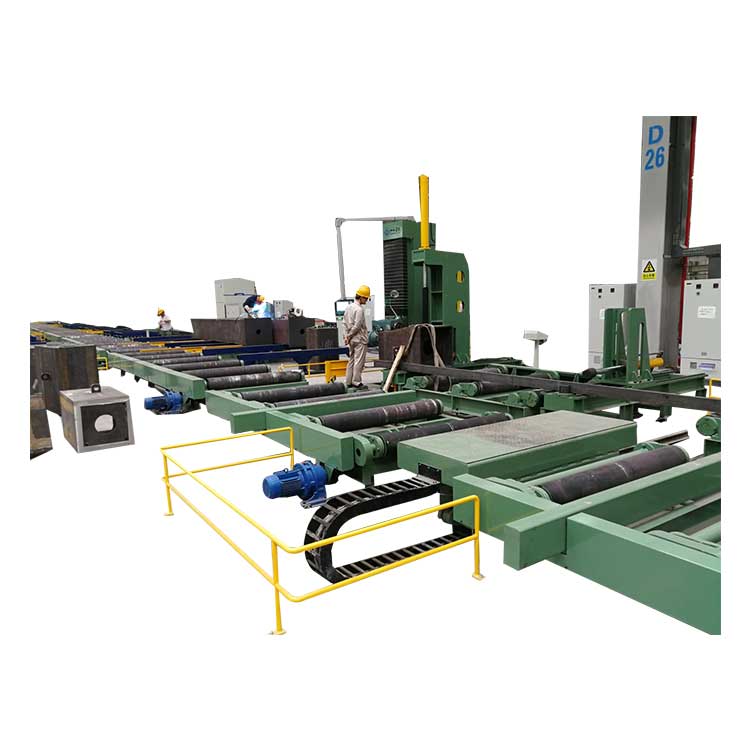

रोलर टेबल और क्रॉस कार्ट के साथ काम किए बिना सिंगल एंड-फेस मिलिंग मशीन।

विशेष विवरण

1	अधिकतम मिलिंग चौड़ाई	2000    मिमी
2	अधिकतम मिलिंग ऊंचाई	1500    मिमी
3	मिलिंग हेड मोटर पावर	7.5    किलोवाट
4	मिलिंग हेड की स्पिंडल रोटेशन गति (मैनुअल शिफ्ट ट्रांसमिशन)	110-630‍ आर/मिनट
5	मिलिंग हेड का अधिकतम कटर हेड व्यास	Φ250    मिमी
6	मिलिंग हेड के स्पिंडल सिरे का बाहरी व्यास	Φ128.57 मिमी
7	मिलिंग हेड स्पिंडल एंड नंबर	आईएसओ 50
8	मिलिंग हेड स्पिंडल का आंतरिक टेपर	7:24
9	मिलिंग हेड स्पिंडल का विस्तार और संकुचन मात्रा	100       मिमी
10	क्षैतिज फ़ीड मोटर शक्ति	2.9       किलोवाट
11	लिफ्ट फ़ीड मोटर शक्ति	1.8       किलोवाट
12	कार्यक्षेत्र पंप स्टेशन की शक्ति	4        किलोवाट
13	मिलिंग हेड को उठाना और नीचे करना	स्थिर गति विनियमन
14	क्षैतिज स्लाइड फ़ीड	स्थिर गति विनियमन
15	हाइड्रोलिक प्रणाली का दबाव	10       एमपीए

सुविधा और अनुप्रयोग

बॉक्स बीम SAW जलमग्न आर्क वेल्डिंग मशीन स्टील संरचना उद्योग के लिए जिनफेंग वेल्डिंग और कटिंग कंपनी द्वारा लॉन्च किया गया एक उत्कृष्ट उत्पाद है। यह एक विशेष वेल्डिंग उपकरण है जो विशेष रूप से बड़े और मध्यम आकार के बॉक्स बीम (कॉलम) को वेल्डिंग करने के लिए डिज़ाइन किया गया है। पिछले कुछ वर्षों में, निरंतर अनुकूलन और सुधार के बाद, प्रदर्शन और अधिक उत्तम हो गया है, जिसका देश और विदेश में ग्राहकों द्वारा स्वागत किया गया है, और बाजार कवरेज अपेक्षाकृत अधिक है। डिवाइस के निम्नलिखित फायदे हैं: मशीन विभिन्न वेल्डिंग गति की जरूरतों को पूरा करने के लिए विस्तृत गति समायोजन रेंज के साथ आवृत्ति रूपांतरण नियंत्रण को अपनाती है। तेज़ वापसी गति और स्थिर संचालन।

1.2. वेल्ड को अधिक समान और चिकना बनाने के लिए हेवी-ड्यूटी मैकेनिकल वेल्ड ट्रैकिंग डिवाइस अपनाएं;
सोल्डर रिकवरी सिस्टम सोल्डर को प्रभावी ढंग से पुनर्प्राप्त और अलग कर सकता है और इसका पुन: उपयोग किया जा सकता है;
उच्च स्तर का स्वचालन, विश्वसनीय संचालन, सरल संरचना और सुविधाजनक संचालन और रखरखाव;

1.5. विद्युत नियंत्रण प्रणाली को स्तंभ के अंदर स्थापित किया गया है, जो विद्युत नियंत्रण बॉक्स, ऑपरेशन पैनल और स्तंभ को एकीकृत करता है, जो न केवल संक्षिप्त और सुंदर है, बल्कि संचालित करने में भी बहुत सुविधाजनक है।

उपयोगकर्ताओं के कारखाने में बॉक्स-बीम SAW जलमग्न आर्क वेल्डिंग मशीनें स्थापित की गईं

स्टील प्लेट से वेल्डेड बॉक्स बीम कैसे बनाएं?

प्लेटों से एच बीम तक उत्पादन और अंतिम निरीक्षण के लिए उत्पादन प्रवाह चार्ट निम्नलिखित है।
उत्पादन प्रवाह चार्ट
