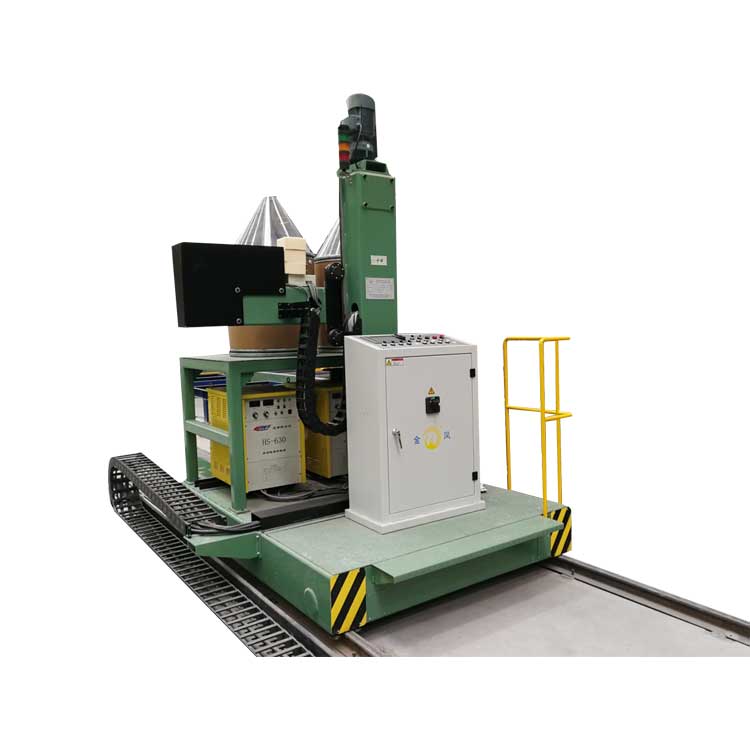

बॉक्स बीम ईएसडब्ल्यू इलेक्ट्रोस्लैग वेल्डिंग मशीनें

जिनफेंग वेल्डकट इसके लिए 1 वर्ष की वारंटी प्रदान करेगाबॉक्स बीम ईएसडब्ल्यू इलेक्ट्रोस्लैग वेल्डिंग मशीनें. बॉक्स बीम उत्पादन लाइनों के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा।बॉक्स बीम ईएसडब्ल्यू इलेक्ट्रोस्लैग वेल्डिंग मशीनेंइस्पात संरचनाओं, इस्पात निर्माण और ऊंची इमारतों के अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च दक्षता वाले उपकरण हैं।

संरचना दृश्य

विशेष विवरण

नहीं।	नमूना	XZHB15	XZM2016
1	बॉक्स बीम की चौड़ाई	â¡300ï½â¡1500 मिमी	300~2000 मिमी
2	बॉक्स बीम की ऊंचाई	â¡300ï½â¡1500 मिमी	300~1600 मिमी
3	बॉक्स बीम की लंबाई	6000ï½15000 मिमी	4000ï½15000मिमी
4	रेल की लंबाई	17000 मिमी (एक ही रेल साझा करने वाली 2 मशीनें)	20000 मिमी
5	रेल विस्तार	1400 मिमी	3500 मिमी
6	गर्डर उठाने की गति	1380मिमी/मिनट	1600 मिमी
7	अनुदैर्ध्य यात्रा गति	800ï½4500 मिमी/मिनट	800ï½4500 मिमी/मिनट
8	वेल्डिंग प्रपत्र	तार उपभोज्य प्रकार, नोजल उपभोज्य प्रकार	तार उपभोज्य प्रकार, नोजल उपभोज्य प्रकार
9	चलाने का तरीका	दोहरी ड्राइव
10	नियंत्रण का तरीका	परिवर्तनीय आवृत्ति स्टीप्लेस गति विनियमन

सुविधा और अनुप्रयोग

बॉक्स बीम ईएसडब्ल्यू इलेक्ट्रोस्लैग वेल्डिंग मशीनेंस्टील संरचना उद्योग के लिए जिनफेंग वेल्डिंग और कटिंग कंपनी द्वारा लॉन्च किया गया एक उत्कृष्ट उत्पाद है। यह एक विशेष वेल्डिंग उपकरण है जिसे विशेष रूप से वेल्डिंग बॉक्स बीम के लिए डिज़ाइन किया गया है। बॉक्स बीम निर्माण के दौरान पर्याप्त कठोरता और मरोड़ प्रतिरोध सुनिश्चित करने के लिए, बाफ़ल (यानी स्टिफ़र प्लेट) को आम तौर पर बॉक्स बीम के अंदर वेल्ड किया जाता है। यह मशीन बॉक्स बीम की बाहरी प्लेट और आंतरिक बैफल्स के बीच वेल्ड वेल्डिंग के लिए एक विशेष उपकरण है। उपकरण के निम्नलिखित फायदे हैं:

1.1. इलेक्ट्रोस्लैग वेल्डिंग सिस्टम के दो सेट सुसज्जित हैं, जो एक ही विभाजन प्लेट के दो वेल्ड को समकालिक रूप से वेल्ड कर सकते हैं;

1.2. मशीन की यात्रा गति को उच्च और निम्न गति में विभाजित किया गया है, जो इलेक्ट्रोस्लैग वेल्डिंग छेद की तीव्र और सटीक स्थिति के लिए अनुकूल है;
1.3. ब्रैकट बीम का उपयोग समग्र उठाने और कम करने के लिए किया जाता है, और स्तंभ के संपर्क में एक ऊर्ध्वाधर गाइड तंत्र होता है, जो लचीला और स्थिर होता है;
क्रॉस स्लाइडर तंत्र वेल्डिंग विचलन को रोकने के लिए इलेक्ट्रोस्लैग वेल्डिंग के दौरान वेल्डिंग बंदूक की स्थिति को समायोजित कर सकता है;
1.5. उच्च स्तर का स्वचालन, विश्वसनीय संचालन, सरल संरचना और सुविधाजनक संचालन और रखरखाव।

उपयोगकर्ता कारखाने में बॉक्स-बीम ईएसडब्ल्यू इलेक्ट्रोस्लैग वेल्डिंग मशीनें स्थापित की गईं

स्टील प्लेट से वेल्डेड बॉक्स बीम कैसे बनाएं?

प्लेटों से एच बीम तक उत्पादन और अंतिम निरीक्षण के लिए उत्पादन प्रवाह चार्ट निम्नलिखित है।
उत्पादन प्रवाह चार्ट
