सीएनसी एच बीम वेल्डिंग लाइन्स

WH6012सीएनसी एच बीम वेल्डिंग लाइनें

WH6012 स्मार्टसीएनसी एच बीम वेल्डिंग लाइनेंउच्च प्रदर्शन एच बीम उत्पादन लाइनें विभिन्न उपकरणों और टूल के साथ संयुक्त हैं, जो जिनफेंग वेल्कट द्वारा निर्मित हैं जो पेशेवर चीन निर्माता और WH6012 स्मार्ट के आपूर्तिकर्ता हैं।सीएनसी एच बीम वेल्डिंग लाइनेंकिफायती कीमत के साथ. WH6012 स्मार्टसीएनसी एच बीम वेल्डिंग लाइनेंएच बीम या टी बीम उत्पादन के लिए अधिक सुरक्षा और उच्च दक्षता प्रदान करें।

JINFENG WELDCUT WH6012 स्मार्ट के लिए 2 साल की वारंटी प्रदान करेगासीएनसी एच बीम वेल्डिंग लाइनें. एच बीम उत्पादन के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा। WH6012 स्मार्टसीएनसी एच बीम वेल्डिंग लाइनेंविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च स्वचालन उत्पादन लाइनें हैं।

विशेष विवरण

उपकरण सूचियाँ

सुविधा और अनुप्रयोग

1.WH6012 स्मार्टसीएनसी एच बीम वेल्डिंग लाइनेंकम श्रमिकों और कम क्रेन के साथ वेल्डेड आई बीम और एच बीम का उत्पादन करने के लिए उच्च स्वचालन उत्पादन लाइनें हैं।

2. केवल 3 कर्मचारी ही पूरा काम चला सकते हैंसीएनसी एच बीम वेल्डिंग लाइनें.

3. लाइन एमईएस प्रणाली के साथ पूरी तरह से एकीकरण हो सकती है और ऊपरी कंप्यूटर और नियंत्रण प्रणाली के बीच वास्तविक समय संचार को पूरा कर सकती है, उपकरण के डेटा संग्रह को पूरा कर सकती है, सभी एकत्रित डेटा को फैक्ट्री एमईएस प्रणाली (या ऊपरी केंद्रीकृत नियंत्रण प्रणाली) पर अपलोड कर सकती है, और सूचना प्रसारण की समयबद्धता और प्रभावशीलता सुनिश्चित कर सकती है।

4. डिज़ाइन और सुरक्षा को प्रासंगिक राष्ट्रीय मानकों और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करना चाहिए; उपकरण सुरक्षा और सुरक्षात्मक उपकरणों को प्रासंगिक औद्योगिक मानकों को पूरा करना होगा;

5.यह WH6012 स्मार्टसीएनसी एच बीम वेल्डिंग लाइनेंभवन, कार्यशालाओं, कारखानों या पुलों आदि को बनाने के लिए एच-बीम वेल्डिंग के लिए, अपतटीय, तटवर्ती, इस्पात निर्माण और इस्पात संरचनाओं में व्यापक रूप से उपयोग किया जाता है।

6. वेल्डिंग उपकरणों का लचीला डिज़ाइन वेल्डिंग पावर स्रोतों के किसी भी ब्रांड का समर्थन करने की अनुमति देता है।

6. CE, ECA प्रमाणित उपलब्ध हैं।

7. यह लाइन किसी भी उपकरण या उपकरण को बदले बिना बड़ी मोटाई के साथ हल्के ड्यूटी बीम से बहुत भारी ड्यूटी बीम तक उत्पादन प्रदान करती है।

8. असेंबलिंग से लेकर स्ट्रेटनिंग तक पूरी प्रोसेसिंग के लिए किसी क्रेन की जरूरत नहीं होती, जिससे क्रेन के इस्तेमाल का जोखिम काफी कम हो जाता है।

संरचना दृश्य

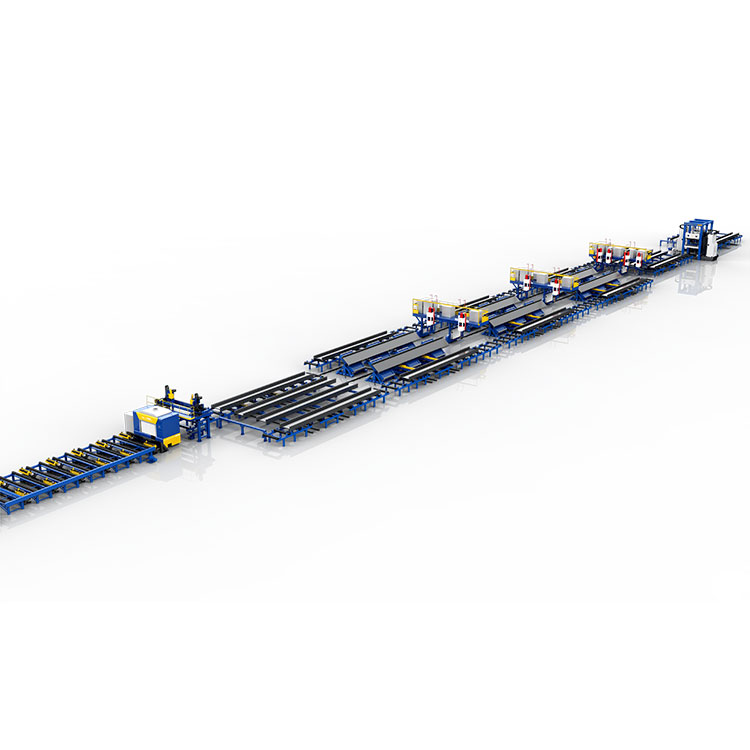

WH6012 स्मार्ट में प्रयुक्त उपकरण मॉड्यूल की सूचीसीएनसी एच बीम वेल्डिंग लाइनें

1-संयोजन क्षेत्र में शामिल हैं:

इनपुट रोलर टेबल का एक सेट 2 फ्लैंज और 1 वेब को एच-आकार की स्थिति में फिट करने और उन्हें एच आकार में क्लैंप करने के लिए फ्लैंज टिल्टर और वेब लिफ्टर से सुसज्जित है।

एक क्षैतिज एच बीम असेंबलिंग मशीनें - सीओ2/एमएजी स्पॉट वेल्डिंग से लेकर एच-आकार में वेब और फ्लैंज को असेंबल करने के लिए।

दो फ्लैंज प्लेट और एक वेब प्लेट को इकट्ठा करके बनाने के लिए क्रेन द्वारा इनपुट रोलर टेबल पर फहराया जाता है।

फिर स्वचालित कार्यक्रम के अनुसार, उपकरण वेब प्लेट को उठाएगा, दो फ्लैंज प्लेटों को ऊपर उठाएगा और वेब प्लेट को शुरू में एच आकार बनाने के लिए जकड़ देगा, और फिर उन्हें एक साथ मुख्य मशीन में ले जाया जाएगा। फिर, वेब और फ्लैंज के अंत को संरेखित करने के लिए मशीन पर स्थापित डिवाइस, वेब प्रेसिंग डिवाइस, एच-बीम क्लैंपिंग डिवाइस, स्वचालित नियंत्रण प्रणाली और वेल्डिंग टॉर्च के चार सेट और अन्य घटक स्पॉट वेल्डिंग द्वारा एच-बीम की असेंबली को जल्दी से पूरा करने के लिए एक साथ काम करने के लिए समन्वय करते हैं।

वेब को उठाने और फ्लैंज को ऊपर उठाने के लिए उपकरण

एक ही समय में 4 सीमों पर स्पॉट वेल्डिंग

स्वचालित नियंत्रण प्रणाली पर एच-बीम के विनिर्देशों और मापदंडों के लिए इनपुट या कॉल करने और फ़्लैंज प्लेट और वेब प्लेट की लोडिंग पूरी होने के बाद मशीन शुरू करने के लिए स्टार्ट बटन दबाने के लिए केवल एक व्यक्ति की आवश्यकता होती है। इसलिए, क्रेन का उपयोग कम होता है और सुरक्षा प्रदर्शन उच्च होता है;

मशीन के सामान्य परिस्थितियों में काम करने के बाद, सामग्री को इनपुट रोलर टेबल पर फहराए जाने के बाद, असेंबलिंग के बीच में मैन्युअल हस्तक्षेप की आवश्यकता नहीं होती है (जैसे कि मैनुअल पोजिशनिंग, ट्रैवलिंग क्रेन की सहायक लेवलिंग, नॉक करेक्शन, उठाना, पलटना, मोड़ना, आदि), इसलिए स्वचालन की डिग्री बहुत अधिक है;

क्योंकि एच-बीम की प्रत्येक कुंजी स्थिति को सर्वो मोटर द्वारा नियंत्रित किया जाता है और सेंसर द्वारा पता लगाया जाता है, मानव शर्मिंदगी के कारण होने वाले सटीकता विचलन से बचा जाता है।

साथ ही, चार वेल्डिंग सीम के सभी वेल्डिंग स्पॉट स्वचालित रूप से मशीन द्वारा नियंत्रित होते हैं, और वेल्डिंग स्पॉट आकार और रिक्ति की एकरूपता मैन्युअल स्पॉट वेल्डिंग की तुलना में बेहतर होती है।

क्षैतिज एच बीम संयोजन मशीन

2-वेल्डिंग क्षेत्र

इसमें शामिल हैं:

WHM36 H-बीम स्वचालित SAW वेल्डिंग मशीन जो 4 जलमग्न आर्क वेल्डिंग हेड्स (सिंगल आर्क वेल्डिंग या टेंडेम आर्क वेल्डिंग तकनीक का समर्थन करती है) से सुसज्जित है।

उपकरण में दो भाग होते हैं: गैन्ट्री वेल्डिंग मुख्य मशीन और मल्टी-पोजीशन वेल्डिंग पोजिशनर। एच-बीम की वेल्डिंग विशेषताओं और टेंडेम आर्क जलमग्न आर्क वेल्डिंग की प्रक्रिया विशेषताओं के अनुसार, हम इस उपकरण के लिए दो वेल्डिंग मोड डिज़ाइन करते हैं, जो सबसे विशेष डिज़ाइन है: "फ्लैट फ़िलेट वेल्डिंग में डबल-आर्म" या "डाउनहैंड में फ़िलेट वेल्डिंग में सिंगल-आर्म"। इस डिज़ाइन का उद्देश्य यह है कि मशीन एच बीम के वेब की विभिन्न मोटाई के अनुसार, एच-बीम पर तेजी से वेल्डिंग का एहसास करने के लिए स्वचालित रूप से इष्टतम वेल्डिंग मोड का चयन कर सकती है। और बहु-स्थिति वेल्डिंग टेबल एच-बीम को विभिन्न आवश्यक कोणों में फ़्लिप करने के लिए वेल्डिंग तकनीक/मोड की आवश्यकता के साथ काम कर रही है, इस प्रकार सर्वोत्तम प्रवेश और वेल्डिंग सीम प्रदर्शन प्राप्त करने के लिए। मल्टी-पोजीशन वेल्डिंग टेबल के अतिरिक्त वेल्डिंग टेबल और रोलर टेबल के बीच 180 डिग्री बीम फ्लिपर काम कर रहा है, यह फ्लिपर एच-बीम की स्वचालित इनफीडिंग, और आउटफीड और विभिन्न वेल्डिंग सीम नंबर पर वेल्डिंग के लिए स्वचालित फ्लिपिंग का एहसास करने में मदद करेगा।

क्षैतिज स्थिति में वेल्डिंग = फ्लैट फ़िलेट वेल्डिंग

या:

WHM36 H-बीम स्वचालित SAW वेल्डिंग मशीन जो 2 जलमग्न आर्क वेल्डिंग हेड्स (सिंगल आर्क वेल्डिंग या टेंडेम आर्क वेल्डिंग तकनीक का समर्थन करती है) से सुसज्जित है।

WHM36 H-बीम स्वचालित SAW वेल्डिंग मशीन

झुकने की स्थिति में वेल्डिंग = नीचे की ओर फ़िलेट वेल्डिंग

प्रत्येक SAW वेल्डिंग मशीन के साथ काम करने के लिए, अच्छी वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए H बीम को क्षैतिज या 55 डिग्री पर मोड़ने के लिए प्रत्येक मशीन के लिए CNC वेल्डिंग पोजिशनर्स के 2 सेट होते हैं।

सीएनसी वेल्डिंग पोजिशनर

वेल्डिंग क्षेत्र में, वेल्डिंग के विभिन्न उद्देश्यों के लिए बीम को 90 डिग्री या 180 डिग्री पर पलटने के लिए बीम फ्लिपर्स होते हैं।

एच बीम को पलटने के लिए बीम फ़्लिपर

बीम फ़्लिपर्स का कार्य प्रवाह चार्ट:

3-सीधा क्षेत्र, इसमें शामिल हैं:

बीम फ्लिपर का एक सेट एच बीम को âHâ स्थिति से âIâ स्थिति में पलटने के लिए अगली मशीन द्वारा बीम के फ्लैंज को सीधा करने के लिए।

एक एच बीम फ्लैंज सीधा करने वाली मशीनें - एच बीम के फ्लैंज को सीधा करने के लिए। एक एच बीम में 2 फ्लैंज होते हैं। दोनों फ्लैंजों को सीधा करने की आवश्यकता है। लेकिन मशीन एक बार में एक फ्लैंज पर सीधी हो सकती है। तो 1 फ्लैंज को सीधा करने के बाद, बीम फ्लिपर 180 डिग्री पर बीम को पलट देगा ताकि फ्लैंज को नीचे की तरफ सीधा करने की आवश्यकता हो।

सीएनसी क्षैतिज सीधीकरण मशीन

स्टील प्लेट से वेल्डेड एच बीम/आई बीम का उत्पादन कैसे करें?

प्लेटों से एच बीम तक उत्पादन और अंतिम निरीक्षण के लिए उत्पादन प्रवाह चार्ट निम्नलिखित है।

उत्पादन प्रवाह चार्ट

उपयोगकर्ताओं की फ़ैक्टरी में एच-बीम वेल्डिंग लाइनें स्थापित की गईं
