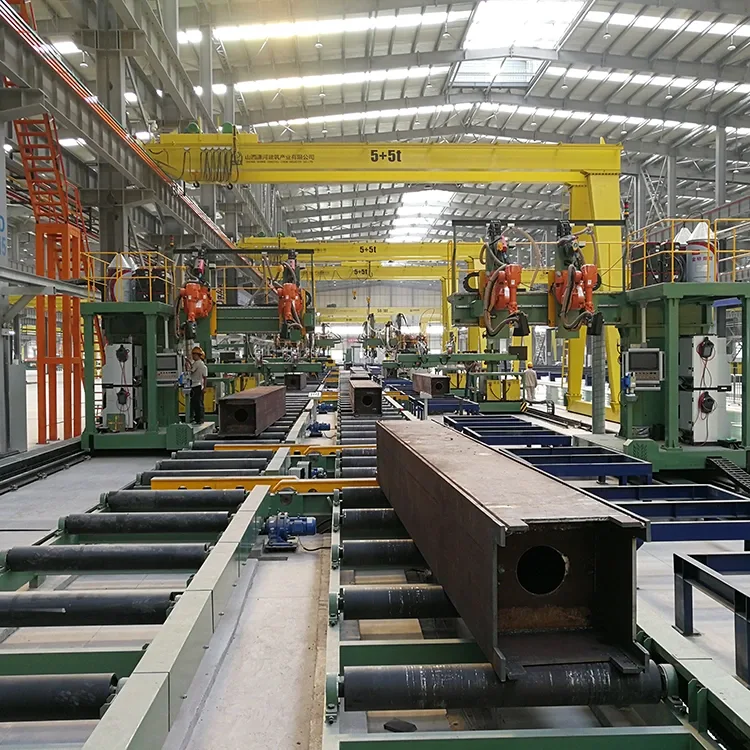

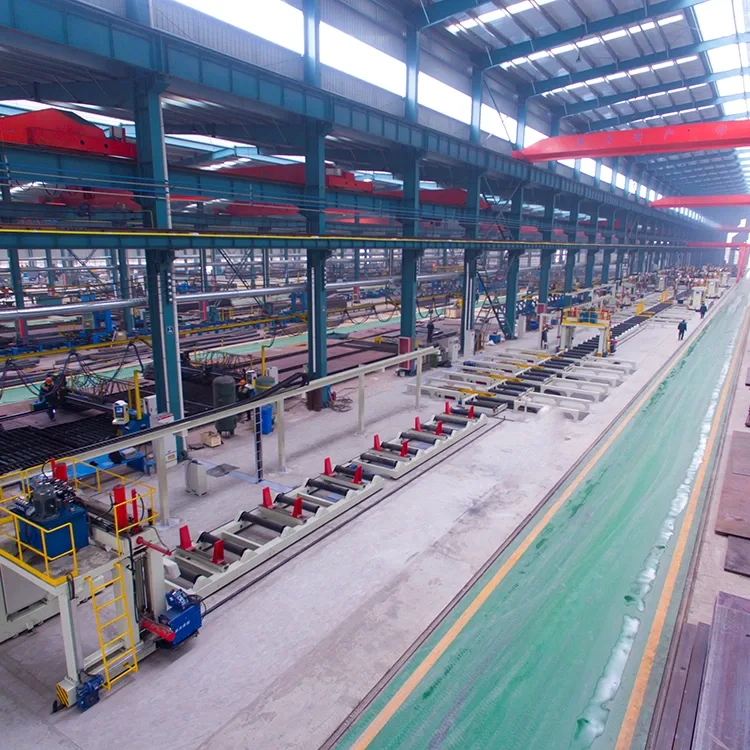

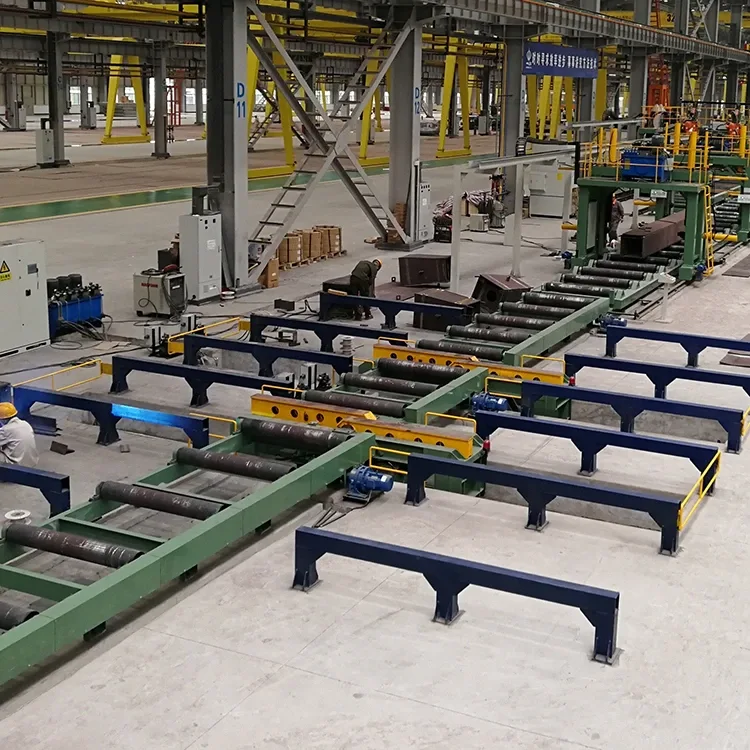

बॉक्स कॉलम वेल्डिंग लाइनें

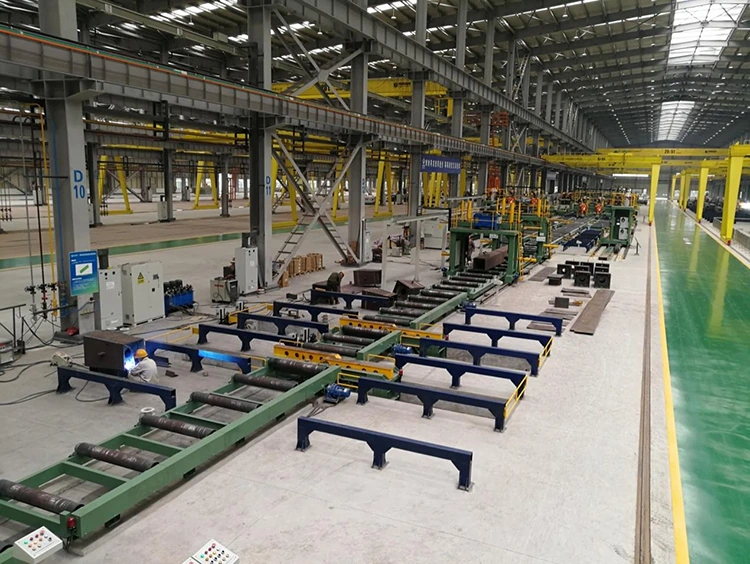

Jinfeng Weldcut में TheBox कॉलम वेल्डिंग लाइनों के लिए 1 वर्ष की वारंटी प्रदान की जाएगी। थ्रोबॉक्स कॉलम प्रोडक्शंस के मुख्य इलेक्ट्रिक तत्वों को विश्व प्रसिद्ध ब्रांड से चुना जाता है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी से बिना स्थानीय भागों को खोजने के लिए अधिक सुविधाजनक लाएगा। X15 ऑटोमैटिकबॉक्स कॉलम वेल्डिंग लाइनें विभिन्न उद्योगों से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च स्वचालन उत्पादन लाइनें हैं।

विशेष विवरण

फ़ीचर और अनुप्रयोग

1. X15 बॉक्स कॉलम वेल्डिंग लाइनें कम श्रमिकों और कम क्रेन के साथ वेल्डेड बॉक्स कॉलम कॉलम का उत्पादन करने के लिए उच्च स्वचालन उत्पादन लाइनें हैं।

2. लाइन MES सिस्टम के साथ पूरी तरह से एकीकरण हो सकती है और ऊपरी कंप्यूटर और नियंत्रण प्रणाली के बीच वास्तविक समय के संचार को पूरा कर सकती है, उपकरण के डेटा संग्रह को पूरा कर सकती है, सभी एकत्र किए गए डेटा को फैक्ट्री MES सिस्टम (या ऊपरी केंद्रीकृत नियंत्रण प्रणाली) में अपलोड करें, और सूचना ट्रांसमिशन की समयबद्धता और प्रभावशीलता सुनिश्चित करें।

3. डिजाइन और संरक्षण को प्रासंगिक राष्ट्रीय मानकों और पर्यावरण संरक्षण की आवश्यकताओं को पूरा करना चाहिए; उपकरण सुरक्षा और सुरक्षात्मक उपकरणों को प्रासंगिक औद्योगिक मानकों को पूरा करना चाहिए ;;

4. यह बॉक्स कॉलम वेल्डिंग लाइनों का उपयोग स्टील निर्माण और इस्पात संरचनाओं में व्यापक रूप से उपयोग किया जाता है, स्टील निर्माण भवन, उच्च स्तर के भवन और स्टील संरचनाओं, या पुलों आदि के लिए वेल्डिंग बॉक्स कॉलम के लिए।

5। वेल्डिंग उपकरणों का लचीला डिजाइन वेल्डिंग पावर स्रोतों के किसी भी ब्रांड का समर्थन करने की अनुमति देता है।

6। CE, ECA प्रमाणित उपलब्ध हैं।

7। यह लाइन किसी भी उपकरण या उपकरण को बदले बिना बड़ी मोटाई के साथ लाइट ड्यूटी बीम से बहुत भारी शुल्क बीम तक उत्पादन प्रदान करती है।

8। असेंबलिंग से अंत में पूरी प्रसंस्करण तक किसी भी क्रेन की आवश्यकता नहीं है, शुरुआत में लोडिंग को छोड़कर और अंत में उतारना, जो क्रेन का उपयोग करने के जोखिम को बहुत कम करता है।

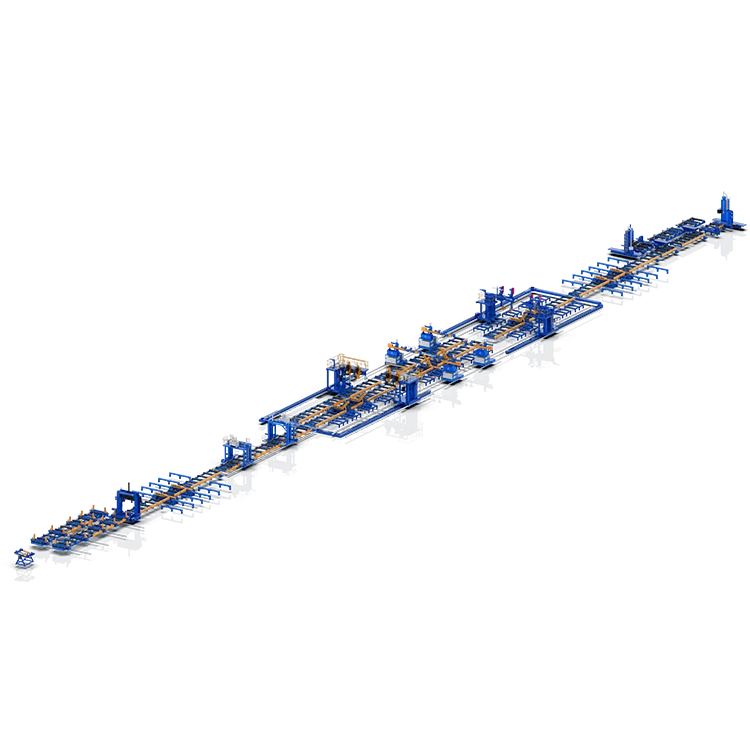

वेल्डेड बॉक्स-बीम का उत्पादन करने के लिए एक पूरी उत्पादन लाइन स्थापित करने के लिए मशीनों और उपकरणों की सूची:

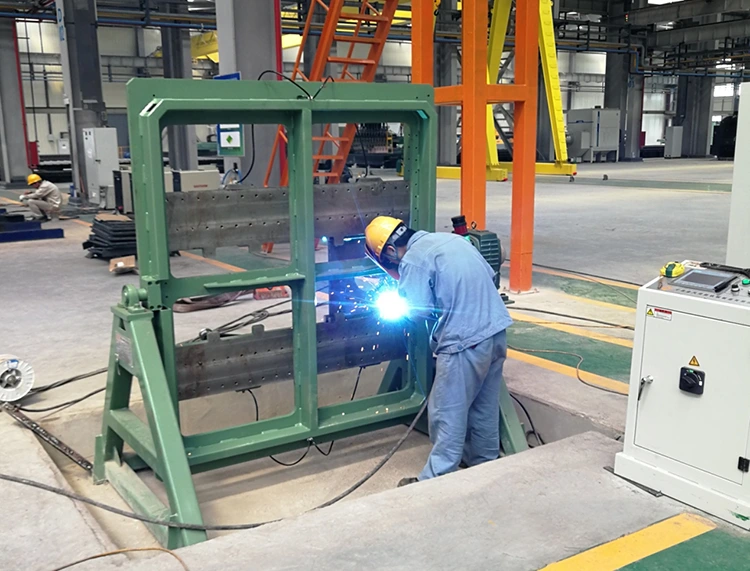

1- बाफ़ल असेंबलिंग मशीन

यह मशीन असेंबली के लिए एक विशेष उपकरण है और द बॉक्स कॉलम के आंतरिक गुहा में मजबूत रिब प्लेट की वेल्डिंग की स्थिति है। यह स्टील स्ट्रक्चर एंटरप्राइजेज के लिए पसंदीदा उत्पाद है जो श्रम की तीव्रता को कम करने और कार्य दक्षता में सुधार करने के लिए द थोक कॉलम वर्कपीस का उत्पादन करता है।

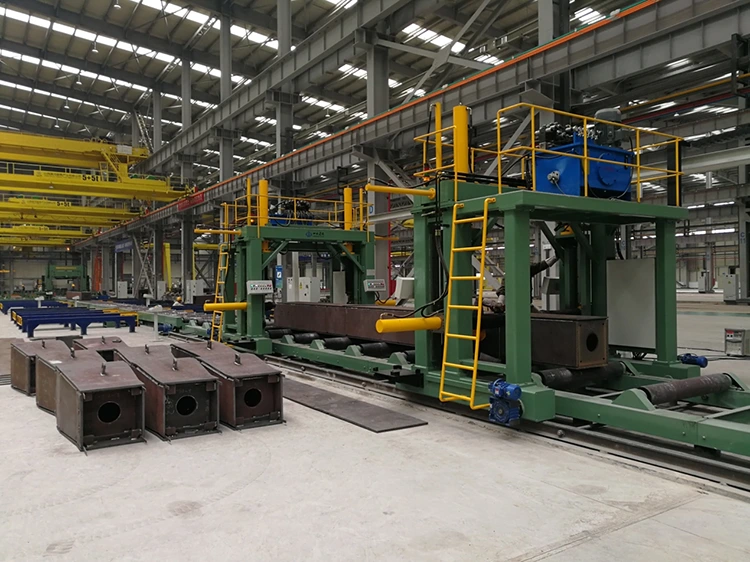

2- बॉक्स कॉलम असेंबलिंग मशीन

बॉक्स कॉलम असेंबली मशीन बॉक्स कॉलम (कॉलम) के उत्पादन के लिए प्रमुख उपकरण है, जो मुख्य रूप से बॉक्स कॉलम (कॉलम) वर्क पीस के असेंबली को पूरा करता है। यह मशीन बॉक्स गर्डर्स का उत्पादन करने के लिए स्टील संरचना उद्यमों के लिए आवश्यक उपकरणों में से एक है।

यू टाइप असेंबलिंग के लिए एक मशीन।

एक मशीन बॉक्स प्रकार के असेंबलिंग के लिए है।

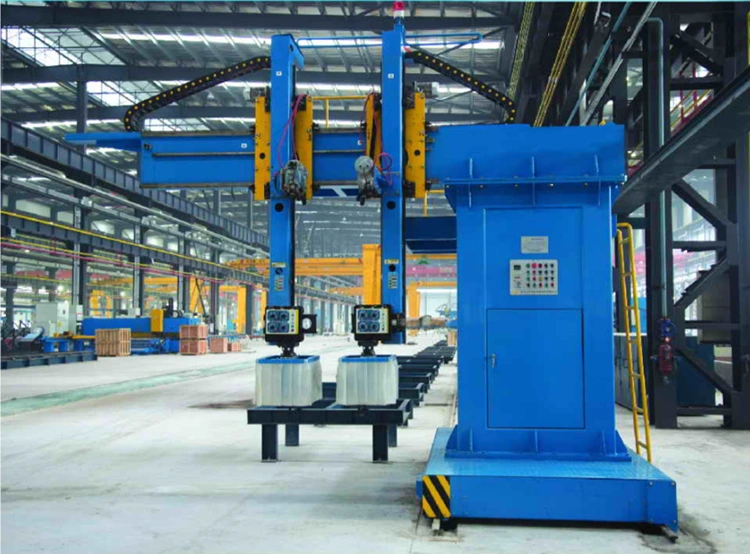

3- इलेक्ट्रो-स्लैग वेल्डिंग मशीन

XZHB15 कैंटिलीवर इलेक्ट्रोसलैग वेल्डिंग मशीन एक उत्कृष्ट उत्पाद है जिसे जिनफेंग वेल्डिंग और कटिंग कंपनी द्वारा स्टील स्ट्रक्चर इंडस्ट्री के लिए लॉन्च किया गया है। यह एक विशेष वेल्डिंग उपकरण है जिसे विशेष रूप से वेल्डिंग बॉक्स कॉलम के लिए डिज़ाइन किया गया है। बॉक्स कॉलम फैब्रिकेशन के दौरान पर्याप्त कठोरता और मरोड़ प्रतिरोध सुनिश्चित करने के लिए, बैफल्स (यानी स्टिफ़र प्लेटें) को आमतौर पर बॉक्स कॉलम के अंदर वेल्डेड किया जाता है। यह मशीन बॉक्स कॉलम की बाहरी प्लेट और आंतरिक बाफ़ल्स के बीच वेल्डिंग वेल्डिंग के लिए एक विशेष उपकरण है।

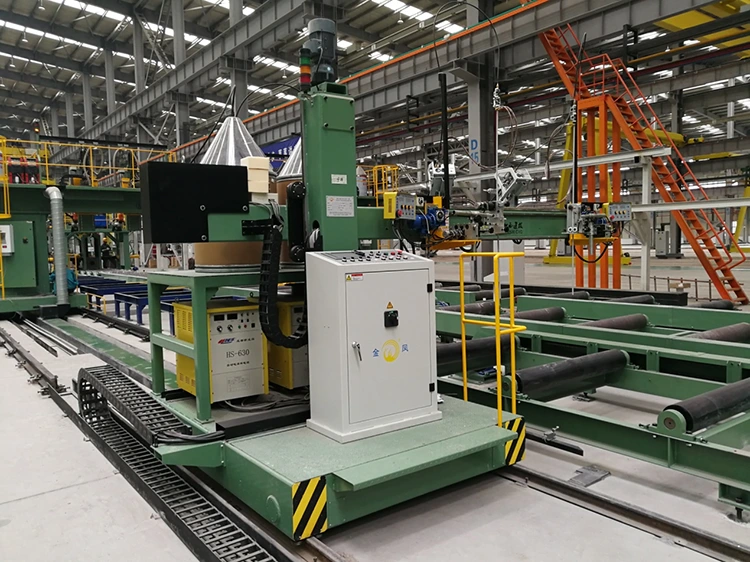

4- CO2/मैग बैक वेल्डिंग मशीन

XQHB15L सीरीज़ बॉक्स कॉलम कैंटिलीवर गैस शील्डिंग वेल्डिंग मशीन एक विशेष वेल्डिंग उपकरण है जो विशेष रूप से बॉक्स कॉलम (कॉलम) के वेल्डिंग के लिए डिज़ाइन किया गया है और बैकिंग के बाद वेल्डिंग को भरने के लिए बनाया गया है, जिसे हमारी कंपनी द्वारा बाजार की मांग और वर्षों के अनुभव के आधार पर लॉन्च किया गया है।

5- CO2/MAG फिलिंग वेल्डिंग मशीन

XQHB15 सीरीज़ बॉक्स कॉलम कैंटिलीवर गैस शील्डिंग वेल्डिंग मशीन एक विशेष वेल्डिंग उपकरण है जो विशेष रूप से बॉक्स कॉलम (कॉलम) के वेल्डिंग के लिए डिज़ाइन किया गया है और बैकिंग के बाद वेल्डिंग को भरने के लिए बनाया गया है, जिसे हमारी कंपनी द्वारा बाजार की मांग और वर्षों के अनुभव के आधार पर लॉन्च किया गया है जो स्टील संरचना उपकरण विकसित करने में है।

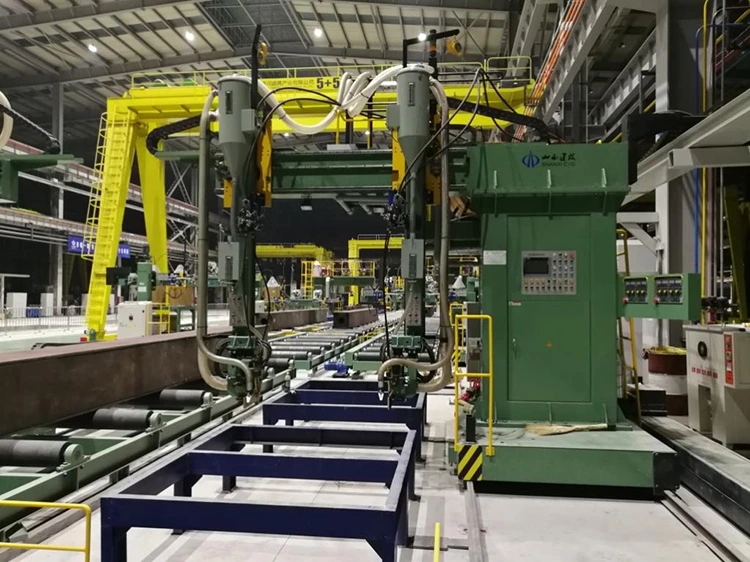

6- जलमग्न आर्क वेल्डिंग मशीन

XMHB15 बॉक्स गर्डर कैंटिलीवर डूबे हुए आर्क वेल्डिंग मशीन एक उत्कृष्ट उत्पाद है जिसे जिनफेंग वेल्डिंग और कटिंग कंपनी द्वारा स्टील स्ट्रक्चर इंडस्ट्री के लिए लॉन्च किया गया है। यह एक विशेष वेल्डिंग उपकरण है जिसे विशेष रूप से बड़े और मध्यम आकार के बॉक्स कॉलम (कॉलम) वेल्डिंग के लिए डिज़ाइन किया गया है। वर्षों से, निरंतर अनुकूलन और सुधार के बाद, प्रदर्शन अधिक सही हो गया है।

7- एंड-फेस मिलिंग मशीन

आर्थिक निर्माण, निर्माण, पुल और अन्य उद्योगों के तेजी से विकास के साथ स्टील संरचना इंजीनियरिंग की गुणवत्ता के लिए तेजी से सख्त आवश्यकताएं हैं। एच-बीम, बॉक्स कॉलम और कॉलम, और पतला भागों के बट संयुक्त, और काम के टुकड़े का अंतिम चेहरा प्रसंस्करण एक आवश्यक प्रक्रिया बन गया है। अंतिम चेहरा प्रसंस्करण न केवल काम के टुकड़े की गुणवत्ता में सुधार करता है, साइट पर स्थापना और निर्माण त्रुटियों को कम करता है, निर्माण अवधि को छोटा करता है, और ऑन-साइट निर्माण दक्षता में सुधार करता है। यह स्टील संरचना उद्यमों के लिए बेहतर आर्थिक लाभ भी लाता है। स्टील संरचना उद्यमों की वास्तविक प्रसंस्करण स्थिति के अनुसार, हमारी कंपनी अंतरराष्ट्रीय स्तर पर समान उत्पादों के लाभों को अवशोषित कर रही है, और बाजार की मांग को पूरा करने के लिए समय पर नए उत्पादों को लॉन्च किया गया है। यह न केवल स्टील संरचना उद्योग में उपयोग किया जाता है, बल्कि सामान्य उपकरण के रूप में भी उपयोग किया जा सकता है, व्यापक रूप से पुल, इलेक्ट्रिक पावर, तेल, पेट्रोकेमिकल और अन्य मशीनरी निर्माण उद्योगों में उपयोग किया जाता है।

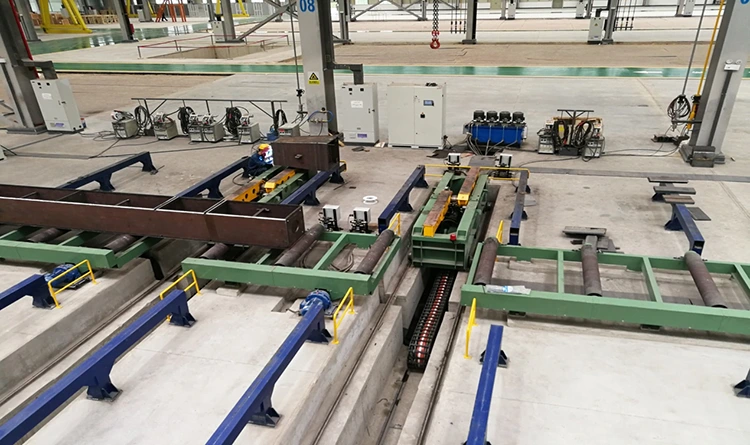

8- बीम फ्लिपर 180 ° ओवरटर्न

मोबाइल 180 ° हाइड्रोलिक बीम फ्लिपर्स के दो टुकड़े एक तरफ वेल्डेड काम के टुकड़ों के टर्न-ओवर के लिए उपयोग किए जाते हैं। काम करते समय, वर्क पीस को रोलर टेबल या वर्क-पीस रैक से दूर उठाएं, और रेड्यूसर दो बीम फ़्लिपर्स को रोलर टेबल या वर्क-पीस रैक के किनारे पर काम करने के लिए सिंक्रोनस को स्थानांतरित करने के लिए ड्राइव करता है, और फिर दो हाइड्रोलिक सिलिंडर दो हथियारों को सिंक्रोनस रूप से घुमाने के लिए ड्राइव करने के लिए, कार्य के टुकड़े को स्थानांतरित करने के लिए, वर्किंग-पीस के बीच में ले जाएं। वेल्डिंग।

वास्तविक स्थिति के अनुसार, छोटे बीम को फ्लिप करने के लिए एक समूह के रूप में दो टुकड़ों का अलग -अलग उपयोग किया जा सकता है। उसी समय, 4 टुकड़ों को लंबे बीम के पलटने के लिए एक समूह में भी जोड़ा जा सकता है। उच्च लचीलापन और दक्षता।

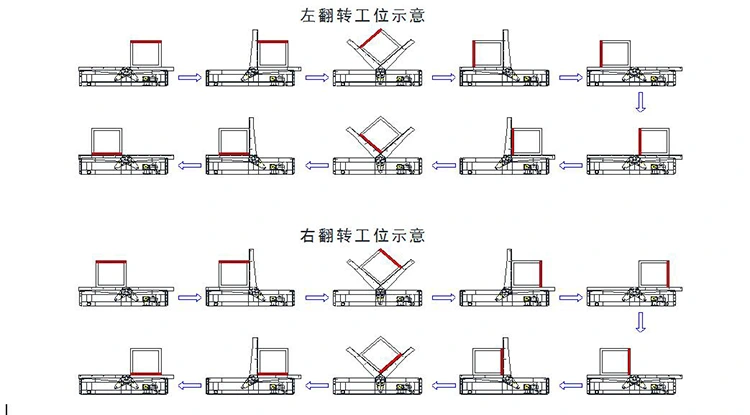

बीम फ़्लिपर्स का काम करने वाला प्रवाह चार्ट:

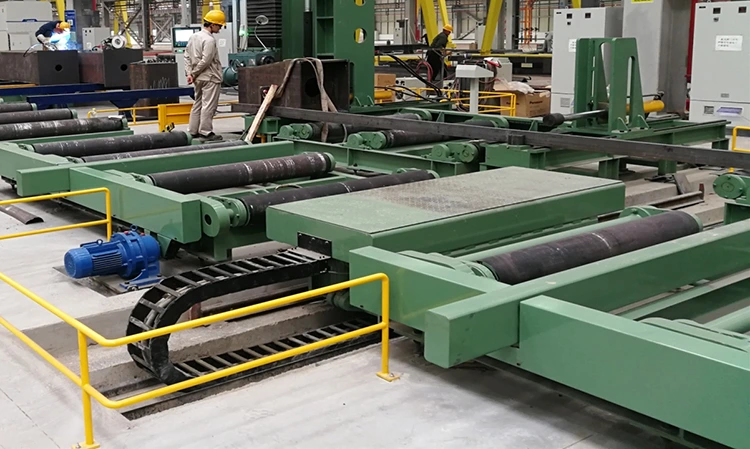

9- स्टील गाड़ी

इस उपकरण का उपयोग मुख्य रूप से उत्पादन प्रक्रिया के साथ समन्वय करने के लिए किया जाता है ताकि कार्य के टुकड़े को रोलर रोलर टेबल या अन्य उपकरणों से संसाधित करने के लिए उपकरणों तक ले जाया जा सके। स्टील कार्ट में मुख्य रूप से दो एक्शन फ़ंक्शन हैं: चलना और उठाना। काम के टुकड़े के विस्थापन को हेरफेर और नियंत्रण के माध्यम से पूरा किया जा सकता है। उपकरण में सरल संरचना, सुविधाजनक संचालन और स्थिर संचालन है। मशीन भारी शुल्क डिजाइन को अपनाती है, अधिकतम 30 टन के भार के साथ;

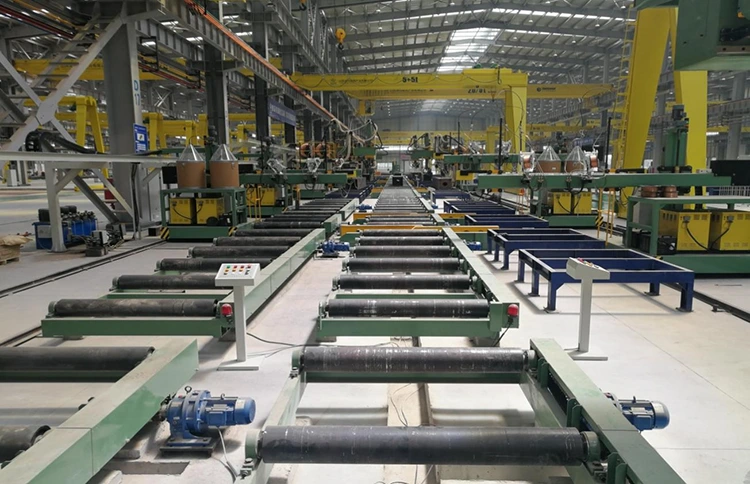

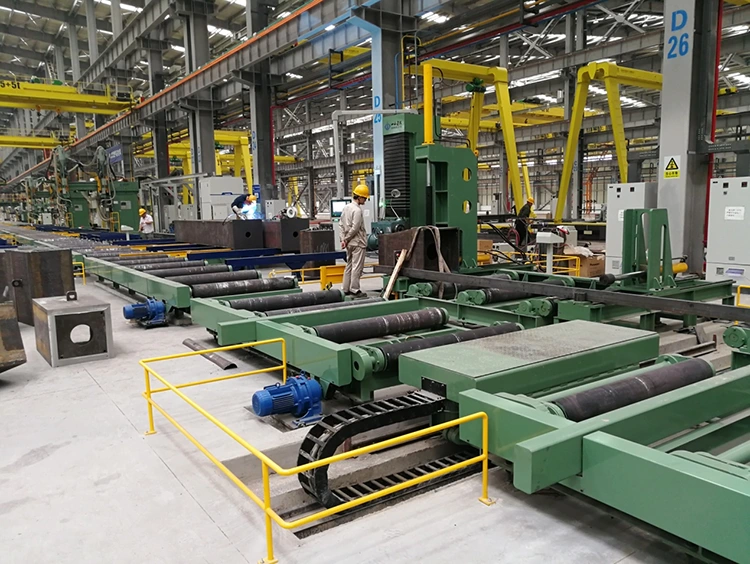

10- रोलर टेबल

इसका उपयोग मुख्य रूप से बॉक्स कॉलम की असेंबली से वेल्डिंग के पूरा होने, अंत का सामना करने के लिए वर्कपीस को व्यक्त करने के लिए किया जाता है।

स्टील प्लेट से एक वेल्डेड बॉक्स कॉलम का उत्पादन कैसे करें?

निम्नलिखित एच बीम और अंतिम निरीक्षण तक प्लेटों से उत्पादन के लिए उत्पादन प्रवाह चार्ट है।

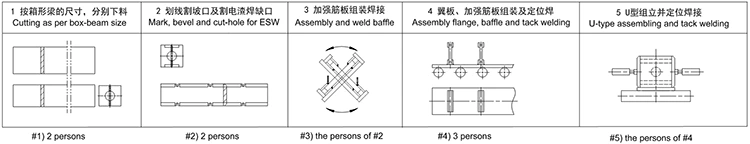

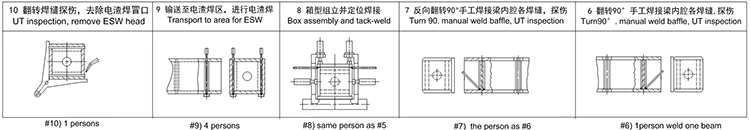

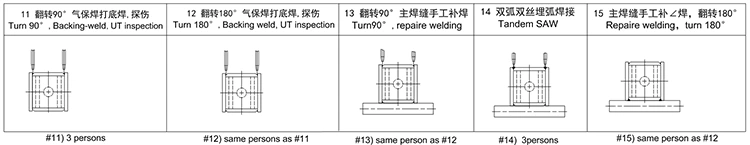

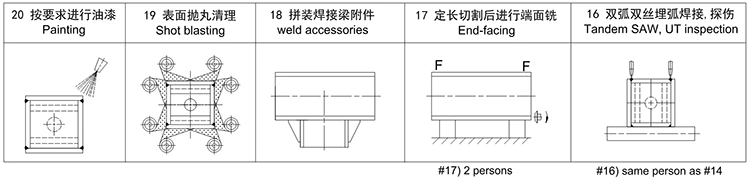

उत्पादन प्रवाह चार्ट
