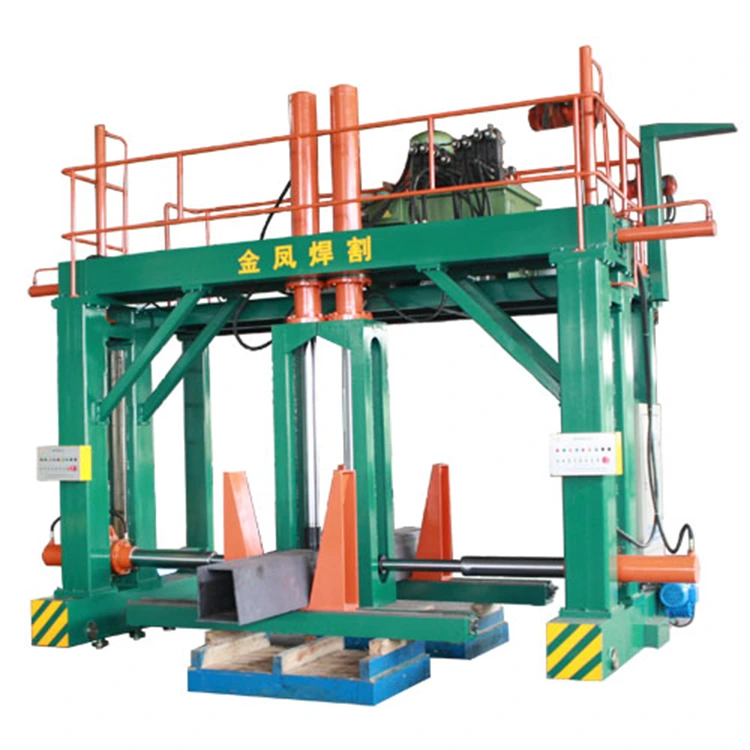

बॉक्स कॉलम असेंबलिंग मशीनें

Jinfeng Weldcut XXZ15 बॉक्स कॉलम असेंबलिंग मशीनों के लिए 1 वर्ष की वारंटी प्रदान करेगा। बॉक्स कॉलम प्रोडक्शन लाइनों के मुख्य इलेक्ट्रिक तत्वों को विश्व प्रसिद्ध ब्रांड से चुना जाता है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी से प्राप्त किए बिना स्थानीय में भागों को खोजने के लिए अधिक सुविधाजनक लाएगा। XXZ15 बॉक्स कॉलम असेंबलिंग मशीनें स्टील संरचनाओं, स्टील निर्माण और उच्च भवन से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च दक्षता वाले उपकरण हैं।

विशेष विवरण

फ़ीचर और अनुप्रयोग

XXZ15 बॉक्स कॉलम असेंबलिंग मशीनों के निम्नलिखित फायदे हैं:

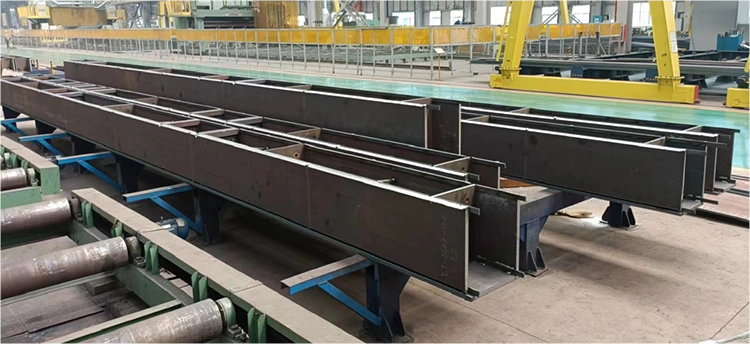

बॉक्स कॉलम (कॉलम) एक "यू" आकार के बीम और एक कवर प्लेट से बना है जिसे स्पॉट वेल्डेड और गठन किया गया है। विधानसभा के दौरान, वर्कपीस स्थिर है, मुख्य मशीन वर्गों में चलती है, और क्लैंपिंग असेंबली मोड आवश्यकतानुसार तैनात है।

सबसे पहले, विधानसभा मशीन के रोलर टेबल पर वेल्डेड "यू-आकार" स्पॉट को उठाएं या इसे पिछले "यू-आकार" असेंबली स्टेशन से इस स्टेशन पर ले जाएं। फिर, ड्राइंग आवश्यकताओं के अनुसार "यू-आकार" पर ऊपरी कवर प्लेट को उठाएं, और इसे होस्ट साइड प्रेसिंग डिवाइस और एक ऊपरी प्रेसिंग डिवाइस के रूप में उपयोग करें। पूरे वर्कपीस की विधानसभा को पूरा करने के लिए ऊपरी कवर प्लेट को वेल्ड करें। लंबाई में एक वर्कपीस के खंडों की विधानसभा मेजबान मशीन की चलती स्थिति द्वारा प्राप्त की जाती है। इकट्ठे वर्कपीस को आगे की प्रक्रिया के लिए रोलर टेबल द्वारा अगली प्रक्रिया में भेजा जाता है।

(मैनुअल CO2 MIG वेल्डिंग मशीन यहां उपयोगकर्ता द्वारा आपूर्ति की जाती है। मैनुअल वेल्डिंग मशीनें विक्रेता/आपूर्तिकर्ता की आपूर्ति सीमा में नहीं हैं)

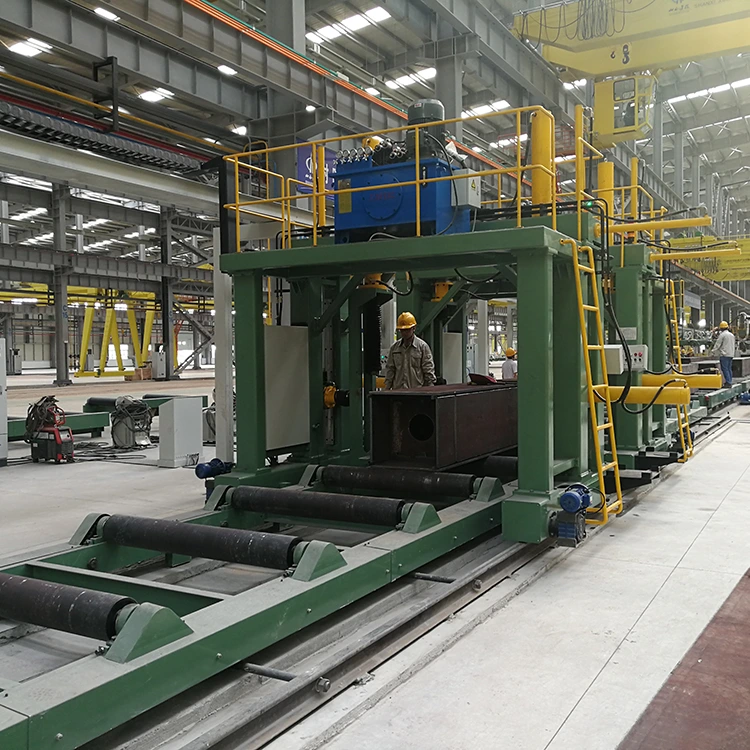

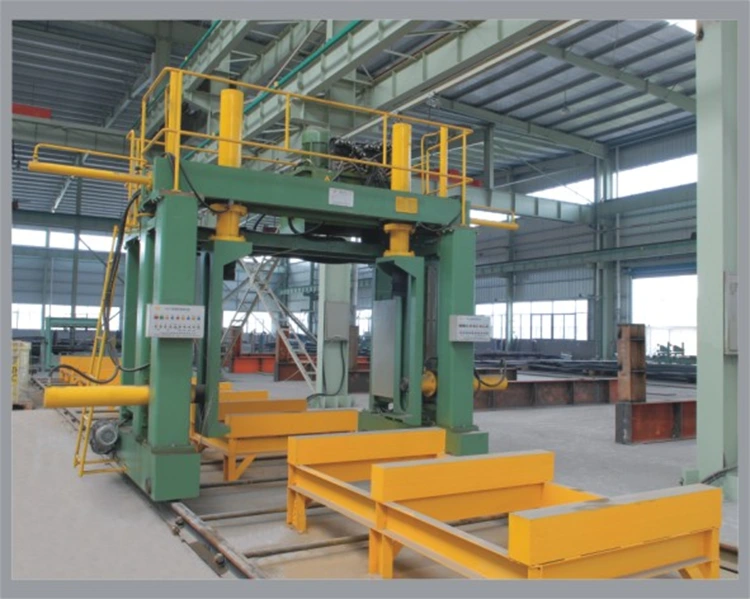

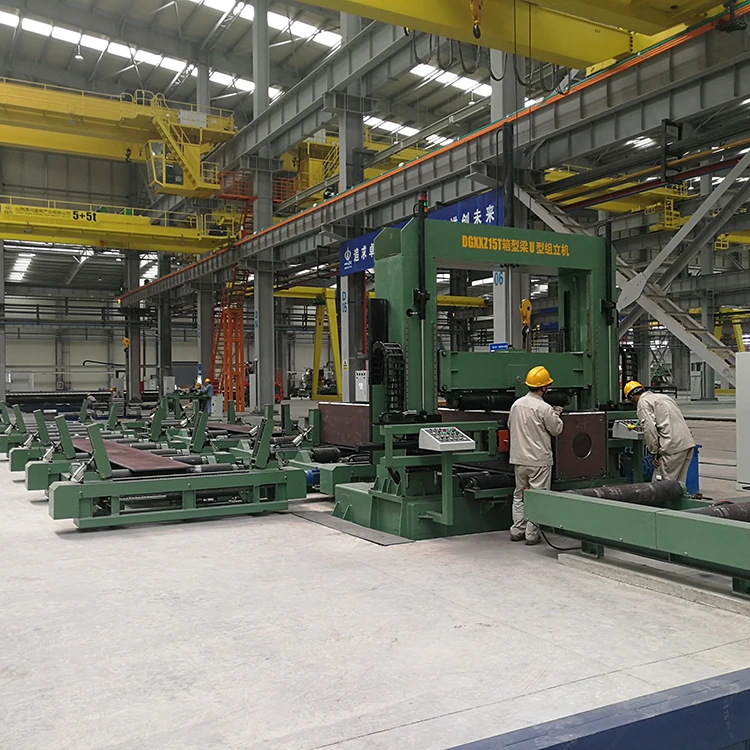

उपयोगकर्ताओं के कारखाने में स्थापित बॉक्स-बीम असेंबलिंग मशीनें

स्टील प्लेट से वेल्डेडबॉक्स कॉलम का उत्पादन कैसे करें?

निम्नलिखित एच बीम और अंतिम निरीक्षण तक प्लेटों से उत्पादन के लिए उत्पादन प्रवाह चार्ट है।

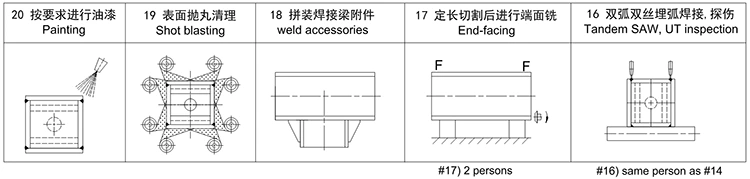

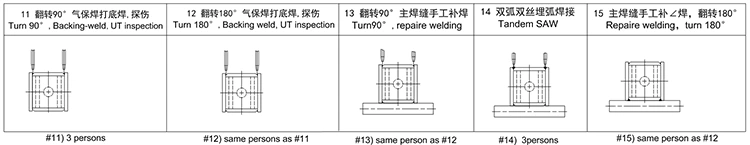

उत्पादन प्रवाह चार्ट
