बीम फ़्लिपर्स

जिनफेंग वेल्डकट इसके लिए 1 वर्ष की वारंटी प्रदान करेगाबीम फ़्लिपर्स. बॉक्स बीम उत्पादन लाइनों के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा।बीम फ़्लिपर्सइस्पात संरचनाओं, इस्पात निर्माण और ऊंची इमारतों के अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च दक्षता वाले उपकरण हैं।

संरचना दृश्य

उपकरण का उपयोग

चल 180° हाइड्रोलिक के दो टुकड़ेबीम फ़्लिपर्सप्रत्येक सेट में प्रदान किए जाते हैं, मुख्य रूप से एक तरफ वेल्डिंग के बाद वर्कपीस को पलटने के लिए उपयोग किया जाता है। काम करते समय, वर्कपीस को रोलर टेबल या वर्कपीस रैक से दूर उठाएं, और रिड्यूसर वर्कपीस को रोलर टेबल या वर्कपीस रैक के किनारे पर ले जाने के लिए दो पलटने वाले ब्रैकेट को समकालिक रूप से चलाने के लिए चलाता है। फिर, दो हाइड्रोलिक सिलेंडर दो एल-आकार की भुजाओं को समकालिक रूप से घुमाने के लिए चलाते हैं। वर्कपीस को पलटने के बाद, इसे रोलर टेबल या वर्कपीस रैक के बीच में ले जाया जाता है, और फिर वर्कपीस को अगली प्रक्रिया में ले जाया जाता है या वेल्ड किया जाता है।

मुख्य तकनीकी पैरामीटर

1	कार्य-वस्तु का वजन	≤30t
2	यात्रा मोटर शक्ति	1.5×2＝3.0kW
3	चलने की गति	6मी/मिनट
4	हाइड्रोलिक स्टेशन दबाव	अधिकतम 16एमपीए
5	रेल केंद्र की दूरी	900 मिमी

प्रदर्शन गुण

उपकरण में एक मुख्य मशीन, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली होती है। दो का एक समूहबीम फ़्लिपर्सएक साथ पलटने और हिलने के लिए उपयोग किया जाता है। दोनों की फ़्लिपिंग प्रक्रियाबीम फ़्लिपर्सझुकाव प्रक्रिया के दौरान प्रत्येक पलटने वाले हाथ के समकालिक रोटेशन को सुनिश्चित करने के लिए उन्नत हाइड्रोलिक सिंक्रोनाइज़ेशन वाल्व द्वारा नियंत्रित किया जाता है। वर्कपीस के 90° टर्नओवर को प्राप्त करने के लिए वर्कपीस की टर्नओवर प्रक्रिया को मैन्युअल रूप से नियंत्रित करें।

3.2 प्रत्येकबीम फ़्लिपर्सघूमने के लिए "एल" प्रकार की घूमने वाली भुजा को धकेलने के लिए मानक हाइड्रोलिक इंजीनियरिंग सिलेंडरों के एक सेट का उपयोग किया जाता है, जो वर्कपीस को पलट सकता है। टर्नओवर ब्रैकेट पर एक स्पीड रिड्यूसर और एक वॉकिंग व्हील की व्यवस्था की गई है, जिससे टर्नओवर ब्रैकेट को मूविंग फ़ंक्शन मिल सके।

3.3 उपकरण हाइड्रॉलिक रूप से संचालित होंगे और उनमें यांत्रिक रूप से संचालित पलटने वाली मशीनों की तुलना में प्रभाव प्रतिरोध, स्थिर पलटाव और कम विफलता दर की विशेषताएं होंगी। इसका उपयोग न केवल वर्कपीस को 90 डिग्री तक पलटने के लिए किया जा सकता है, बल्कि इसे विभिन्न स्टेशनों के बीच ले जाने के लिए भी उठाया जा सकता है। पारंपरिक चेन टर्नओवर मशीनों की तुलना में, न केवल कार्य स्टेशन बंद नहीं होता है, जिससे वर्कपीस को अंदर और बाहर उठाने और परिवहन की सुविधा मिलती है, बल्कि समग्र आयाम, विशेष रूप से ऊंचाई आयाम भी बहुत कम हो जाते हैं, और ऑपरेशन सुरक्षित और विश्वसनीय होता है। लिंकेज नियंत्रण के दो सेटों का एक समूह, संचालित करने में आसान, सुरक्षित और विश्वसनीय।

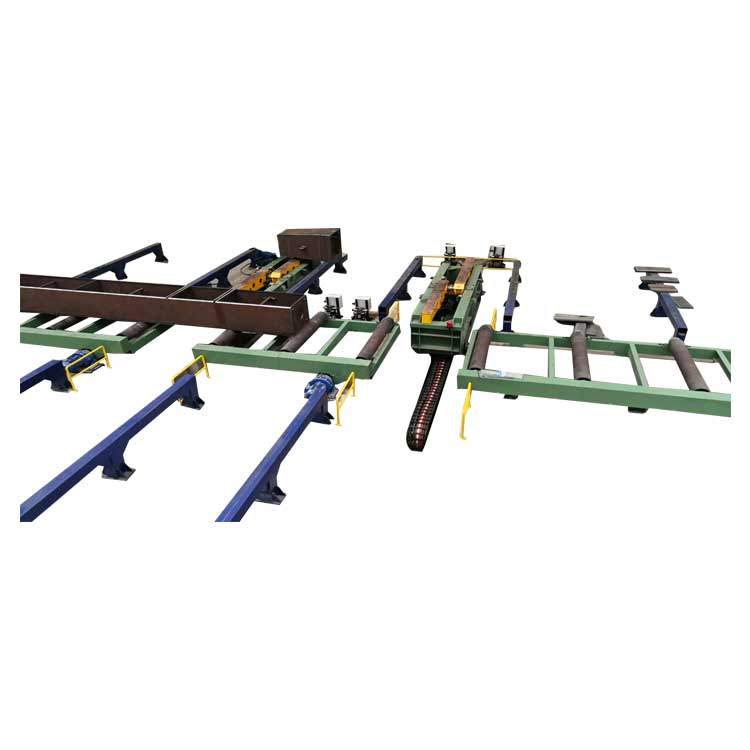

उपयोगकर्ताओं के कारखाने में बीम फ़्लिपर्स स्थापित किए गए
