बीम फ़्लिपर्स

बीम फ्लिपर्स बॉक्स बीम का उत्पादन करने के लिए लाइन में उच्च प्रदर्शन उपकरण हैं, जो कि जिनफेंग वेल्डकट द्वारा निर्मित है, जो कि सस्ती कीमत के साथ बीम फ़्लिपर्स के पेशेवर चीन निर्माता और आपूर्तिकर्ता हैं। बीम फ्लिपर्स बीम को स्थानांतरित करने और बॉक्स बीम उत्पादन के लिए बीम को पलटने के लिए अधिक सुरक्षा और उच्च दक्षता प्रदान करते हैं।
जिनफेंग वेल्डकट में बीम फ़्लिपर्स के लिए 1 साल की वारंटी होगी। बॉक्स बीम प्रोडक्शन लाइनों के मुख्य इलेक्ट्रिक तत्वों को विश्व प्रसिद्ध ब्रांड से चुना जाता है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी से प्राप्त किए बिना स्थानीय में भागों को खोजने के लिए अधिक सुविधाजनक लाएगा। बीम फ्लिपर्स स्टील संरचनाओं, स्टील निर्माण और उच्च भवन से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च दक्षता वाले उपकरण हैं।

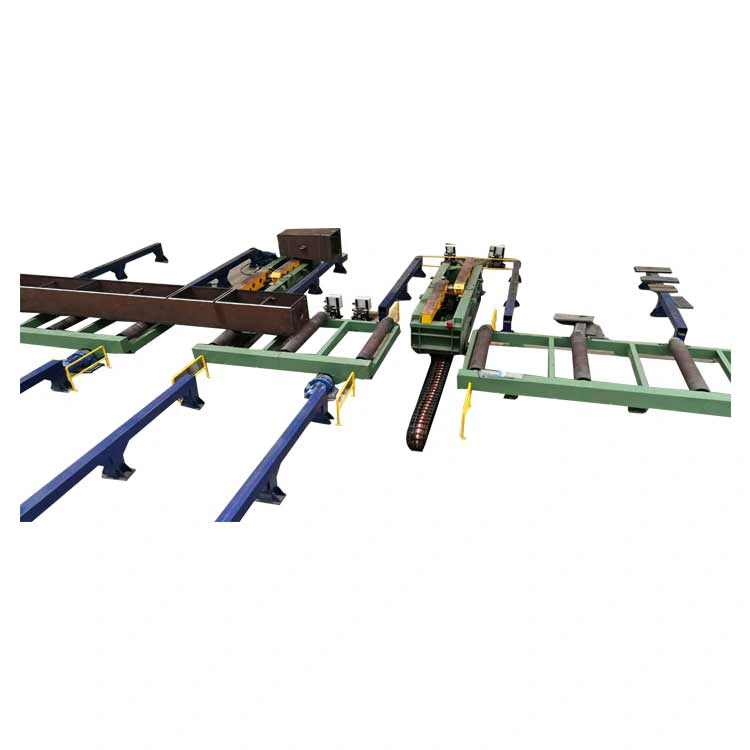

संरचना दृश्य

उपस्कर उपयोग

प्रत्येक सेट में जंगम 180 ° हाइड्रोलिक बीम फ़्लिपर्स के दो पीसी प्रदान किए जाते हैं, मुख्य रूप से एक तरफ वेल्डिंग के बाद वर्कपीस को मोड़ने के लिए उपयोग किया जाता है। काम करते समय, वर्कपीस को रोलर टेबल या वर्कपीस रैक से दूर उठाएं, और रिड्यूसर रोलर टेबल या वर्कपीस रैक के किनारे पर वर्कपीस को स्थानांतरित करने के लिए सिंक्रोनस को स्थानांतरित करने के लिए दो पलटने वाले कोष्ठक को ड्राइव करता है। फिर, दो हाइड्रोलिक सिलिंडर दो एल-आकार के हथियारों को सिंक्रोनस रूप से घुमाने के लिए ड्राइव करते हैं। वर्कपीस को पलटने के बाद, इसे रोलर टेबल या वर्कपीस रैक के बीच में ले जाया जाता है, और फिर वर्कपीस को अगली प्रक्रिया या वेल्डेड में ले जाया जाता है।

मुख्य तकनीकी पैरामीटर

प्रदर्शन विशेषताएँ

उपकरण में एक मुख्य मशीन, एक हाइड्रोलिक सिस्टम और एक इलेक्ट्रिक कंट्रोल सिस्टम होता है। दो बीम फ़्लिपर्स के एक समूह का उपयोग एक साथ पलटने और स्थानांतरित करने के लिए किया जाता है। दो बीम फ़्लिपर्स की फ़्लिपिंग प्रक्रिया को टिल्टिंग प्रक्रिया के दौरान प्रत्येक पलटने वाले हाथ के सिंक्रोनस रोटेशन को सुनिश्चित करने के लिए उन्नत हाइड्रोलिक सिंक्रनाइज़ेशन वाल्व द्वारा नियंत्रित किया जाता है। वर्कपीस के 90 ° टर्नओवर को प्राप्त करने के लिए वर्कपीस की टर्नओवर प्रक्रिया को मैन्युअल रूप से नियंत्रित करें।
3.2 प्रत्येक बीम फ़्लिपर्स मानक हाइड्रोलिक इंजीनियरिंग सिलेंडर के एक सेट का उपयोग करता है ताकि "एल" प्रकार के घूर्णन हाथ को घुमाने के लिए धक्का दिया जा सके, जो वर्कपीस को चालू कर सकता है। टर्नओवर ब्रैकेट पर एक स्पीड रिड्यूसर और एक वॉकिंग व्हील की व्यवस्था की जाती है, जिससे टर्नओवर ब्रैकेट में एक मूविंग फ़ंक्शन हो सकता है।
3.3 उपकरण हाइड्रॉलिक रूप से संचालित होंगे और यांत्रिक रूप से संचालित ओवरटर्निंग मशीनों की तुलना में प्रभाव प्रतिरोध, स्थिर पलटने और कम विफलता दर की विशेषताएं होंगी। न केवल इसका उपयोग वर्कपीस को 90, को फ्लिप करने के लिए किया जा सकता है, बल्कि इसे विभिन्न स्टेशनों के बीच स्थानांतरित करने के लिए भी उठाया जा सकता है। पारंपरिक चेन टर्नओवर मशीनों की तुलना में, न केवल कार्य स्टेशन को बंद नहीं किया जाता है, वर्कपीस को अंदर और बाहर उठाने और परिवहन की सुविधा प्रदान करता है, बल्कि समग्र आयाम भी, विशेष रूप से ऊंचाई आयाम, बहुत कम हो जाते हैं, और ऑपरेशन सुरक्षित और विश्वसनीय है। लिंकेज कंट्रोल के दो सेटों का एक समूह, संचालित करने में आसान, सुरक्षित और विश्वसनीय।

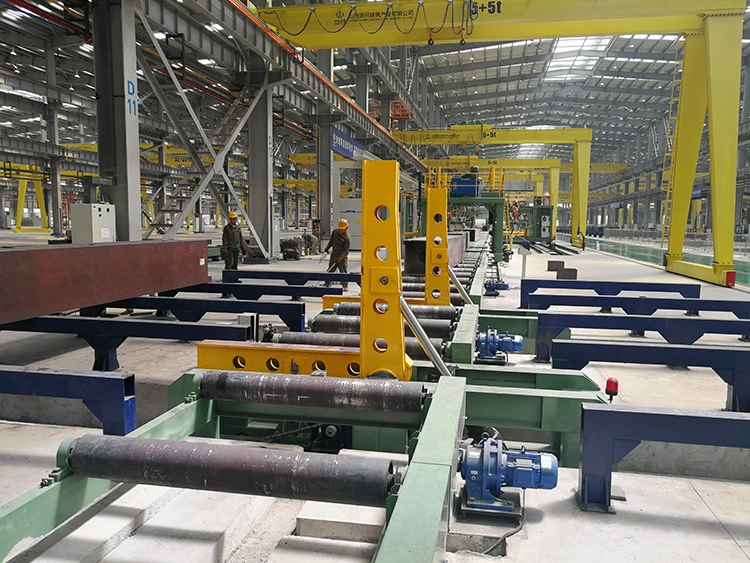

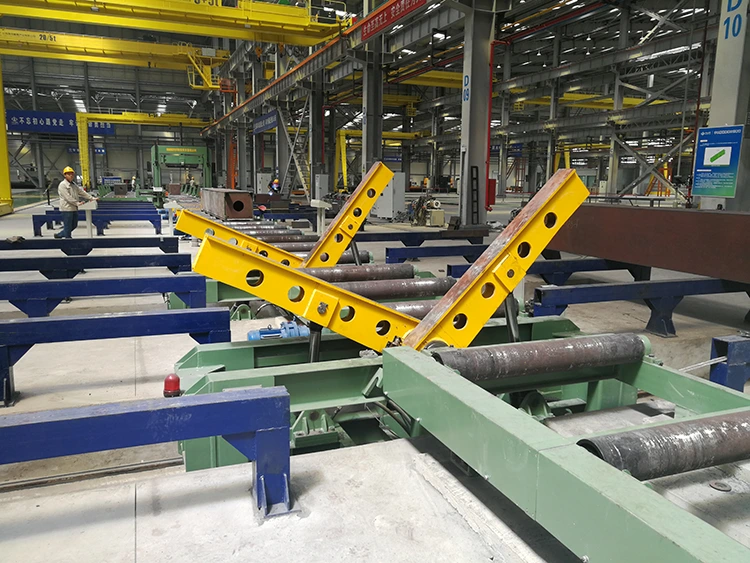

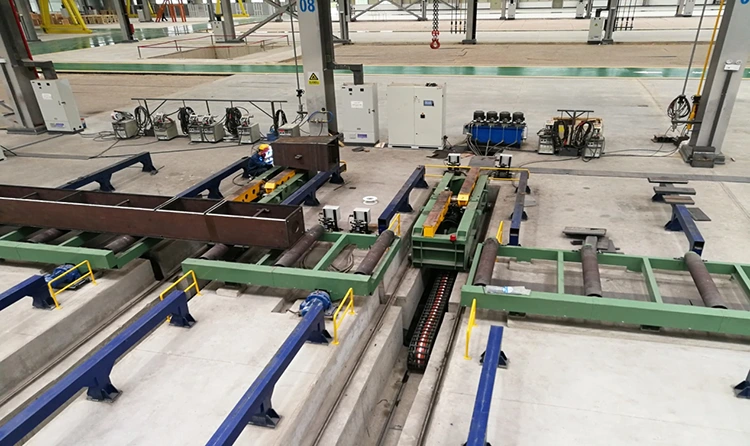

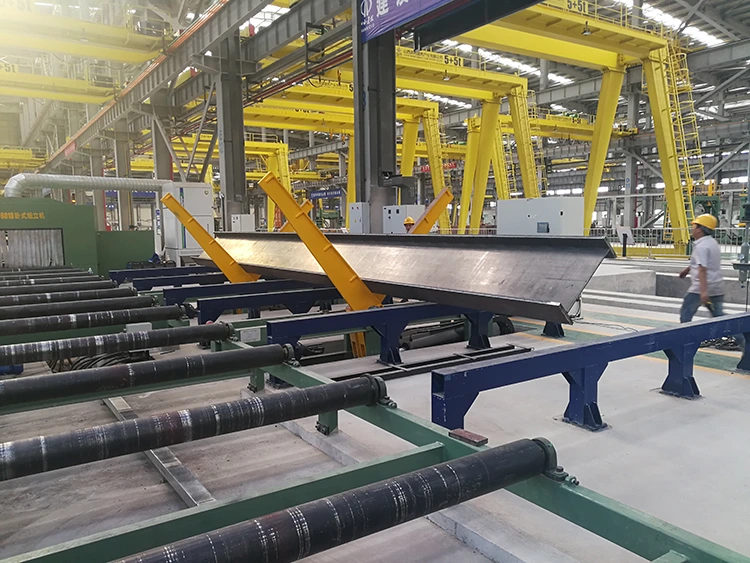

उपयोगकर्ताओं के कारखाने में स्थापित बीम फ़्लिपर्स
