3-इन 1 एच बीम वेल्डिंग लाइन्स

जिनफेंग वेल्कट एक पेशेवर चीन निर्माता और किफायती मूल्य पर 3-इन 1 एच बीम वेल्डिंग लाइनों का आपूर्तिकर्ता है। 3-इन 1 एच बीम वेल्डिंग लाइनों को वेल्डेड एच-बीम या टी-बीम बनाने के लिए एक मशीन में वेल्डिंग के बाद असेंबलिंग, वेल्डिंग और फ्लैंज पर सीधा करने के साथ एकीकृत किया जाता है। यह तेज गति और उच्च सटीकता के साथ वेल्डेड एच-बीम या टी-बीम पर उत्पादन का एहसास कर सकता है, जिसमें सरल ऑपरेशन, कम जगह घेरने और कम श्रम की विशेषताएं हैं।

जांच भेजें

पीडीएफ डाउनलोड

उत्पाद वर्णन

ZHJ3-इन 1 एच बीम वेल्डिंग लाइनें

जिनफेंग वेल्डकट एक पेशेवर चीन निर्माता और आपूर्तिकर्ता है3-इन 1 एच बीम वेल्डिंग लाइनेंकिफायती कीमत के साथ.3-इन 1 एच बीम वेल्डिंग लाइनेंवेल्डेड एच-बीम या टी-बीम बनाने के लिए एक मशीन में वेल्डिंग के बाद फ्लैंज पर संयोजन, वेल्डिंग और सीधा करने के साथ एकीकृत किया जाता है। यह तेज गति और उच्च सटीकता के साथ वेल्डेड एच-बीम या टी-बीम पर उत्पादन का एहसास कर सकता है, जिसमें सरल ऑपरेशन, कम जगह घेरने और कम श्रम की विशेषताएं हैं।

सभी के लिए3-इन 1 एच बीम वेल्डिंग लाइनेंJINFENG WELDCUT द्वारा निर्मित इस पर 12 महीने की वारंटी होगी, जो स्टील संरचना, पुल, निर्माण से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए उच्चतम दक्षता वाली मशीन है।

विशेष विवरण

नमूना	ZHJ15	ZHJ18	ZHJ20
टी-बीम वेब ऊँचाई (एच)	200~1500मिमी	200-1800	200-2000 मिमी
वेब मोटाई (डी)	6~12मिमी	6~19मिमी	6~30मिमी
निकला हुआ किनारा चौड़ाई (बी)	200~800मिमी	200~1000मिमी
निकला हुआ किनारा मोटाई (टी)	6~25मिमी	6~40मिमी
बीम की लंबाई (एल)	4000~15000मिमी	4000~15000मिमी	4000~15000मिमी
बीम सामग्री	Q235
वेल्डिंग प्रकार	जलमग्न चाप अनुप्रस्थ फ़िलेट वेल्डिंग
वेल्डिंग शक्ति स्रोत	एकल तार या जुड़वां तार प्रकार	एकल तार	एकल तार
वेल्डिंग आउटपुट गति	200~1000 मिमी/मिनट
टॉर्च का कोण:	45° ठीक समायोजन
द्रवचालित दबाव	≤16 एमपीए
फ्लक्स पुनर्प्राप्ति प्रणाली	2 सेट
फ्लक्स हॉपर का आयतन	2×50L
इनपुट कन्वेयर रोलर:	12000 मिमी
आउटपुट कन्वेयर रोलर:	12000 मिमी
मुख्य मशीन की शक्ति	14.5 किलोवाट
हाइड्रोलिक प्रणाली:	1 सेट
सीधा करने वाली इकाई	1 सेट, मशीन पर एकीकृत
बिजली की आपूर्ति:	एसी/380 वी/50 हर्ट्ज़/3पीएच
सीधा करने की क्षमता	6-40मिमी

सुविधा और अनुप्रयोग

3-इन 1 एच बीम वेल्डिंग लाइनेंइसमें एच बीम, टी-बीम असेंबली, वेल्डिंग और वेल्डिंग के बाद फ्लैंज विरूपण को सीधा करने का संयुक्त कार्य है। इस प्रकार यह एच बीम और टी बीम उत्पादन को सटीक और तेजी से महसूस कर सकता है। इसके निम्नलिखित फायदे हैं: सरल संचालन, कम श्रम लागत और छोटा कवरिंग क्षेत्र।

इस लाइन में आपके लिए वेल्डेड की जाने वाली संरचनात्मक स्टील प्लेट की मोटाई के अनुसार चुनने के लिए दो वैकल्पिक वेल्डिंग प्रक्रियाएँ हैं:

विकल्प ए: सिंगल आर्क ट्विन वायर वेल्डिंग, जिसकी जमाव दर सामान्य सिंगल आर्क सिंगल वायर सबमर्सम्ड आर्क वेल्डिंग की तुलना में 40% अधिक है, सॉट यह विशेष रूप से संरचना स्टील की मोटाई के लिए उपयुक्त है, जिसकी मोटाई 20 मिमी से कम है।

विकल्प बी: सिंगल आर्क सिंगल वायर वेल्डिंग। यह प्लेट मोटाई वेल्डिंग की बड़ी रेंज के लिए उपयुक्त है।

विवरण

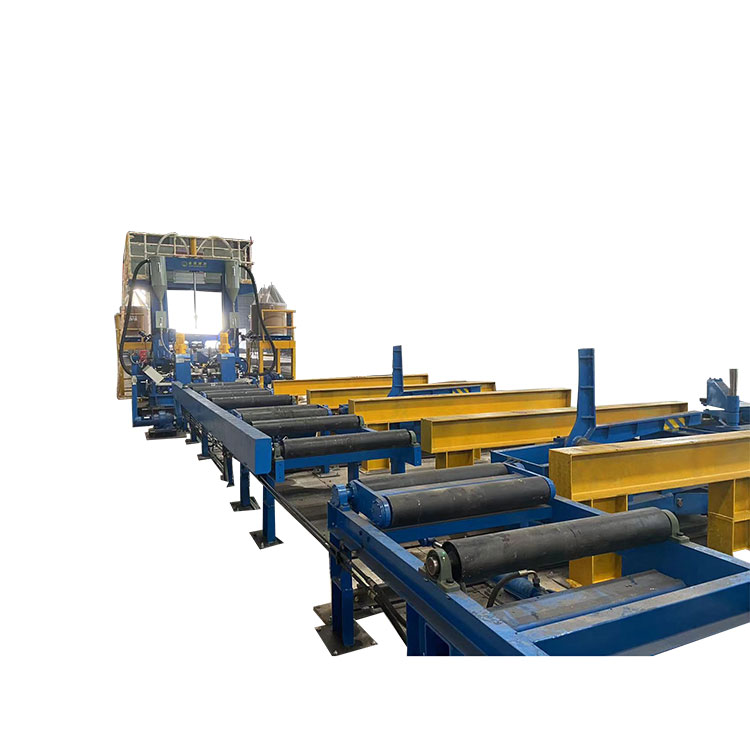

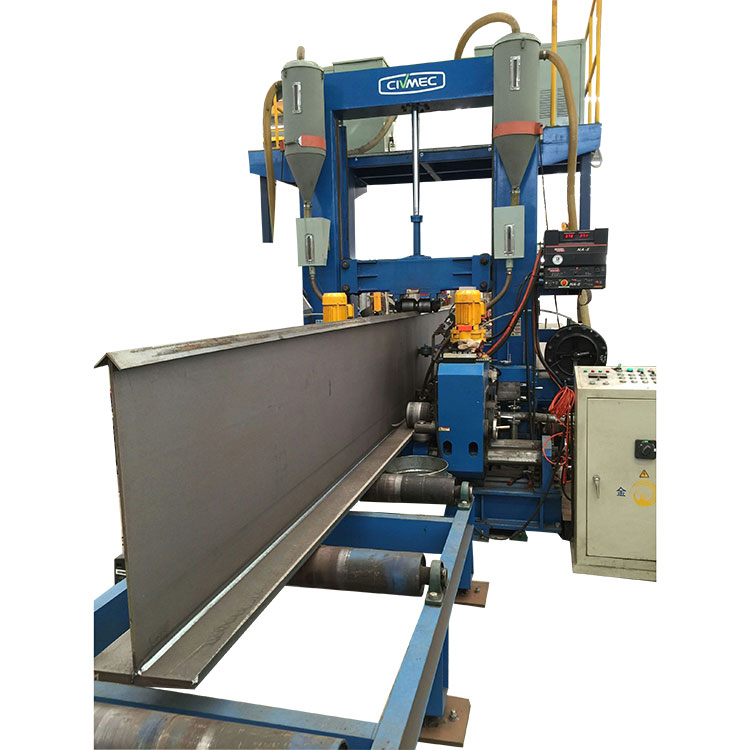

मानक ZHJ3-इन 1 एच बीम वेल्डिंग लाइनेंइसमें एक इनपुट रोलर टेबल, मुख्य वेल्डिंग और स्ट्रेटनिंग स्टेशन, आउटपुट रोलर टेबल शामिल है। मुख्य वेल्डिंग और स्ट्रेटनिंग स्टेशन पर फ्लक्स रिकवरी यूनिट, टॉर्च के साथ वेल्डिंग हेड और फ्लैंज और वेब के लिए क्लैंपिंग डिवाइस स्थापित किए गए हैं। मानक लाइन में वेल्डिंग पावर स्रोत, हाइड्रोलिक स्टेशन और नियंत्रण ऑपरेशन बॉक्स भी शामिल हैं।

1. मानक ZHJ3-इन 1 एच बीम वेल्डिंग लाइनें

2. विकल्प 1:

ग्राहकों के विभिन्न अनुरोधों के अनुसार, हम ZHJ के लिए कॉन्फ़िगरेशन भी प्रदान करते हैं3-इन 1 एच बीम वेल्डिंग लाइनेंनिम्नलिखित के रूप में:

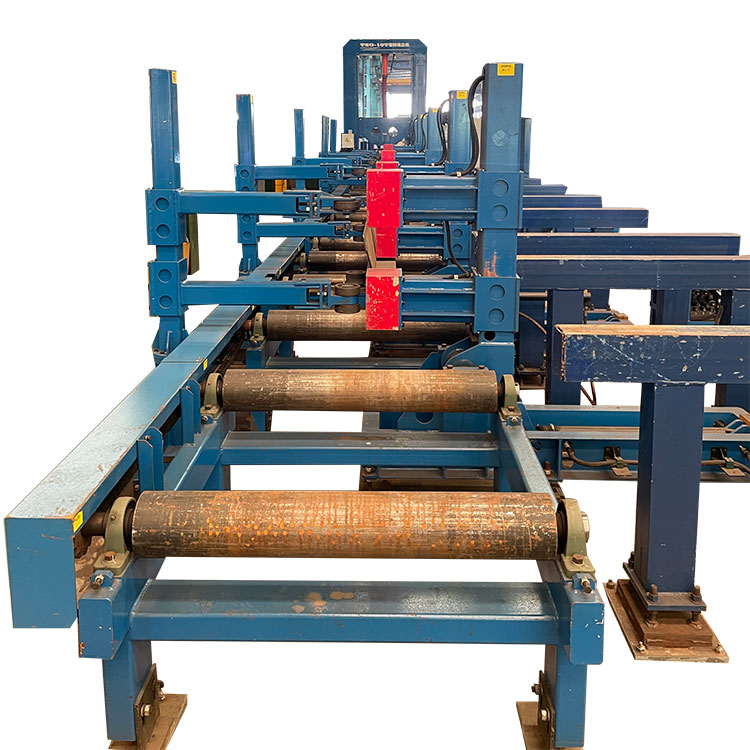

मानक 3-इन-1 एच बीम वेल्डिंग लाइनों के आधार पर, इसमें वेब-लोडर का एक सेट जोड़ा जाता है, जिसमें 4 पीसी चुंबक लोडिंग आर्म और 4 पीसी वेब सपोर्टर होते हैं। प्रत्येक वेब लोडिंग आर्म पर स्टील वेब प्लेट को पकड़ने के लिए 2 पीसी चुंबक होते हैं।

3. विकल्प 2:

उपरोक्त के आधार पर, हम वेल्डेड बीम को क्षैतिज स्थिति में पलटने के लिए आउटपुट रोलर टेबल पर 90 डिग्री बीम फ्लिपर का एक सेट जोड़ सकते हैं।

3. विकल्प 3:

कुछ ग्राहकों को उत्पादन उत्पादन बढ़ाने की आवश्यकता हो सकती है, उन्हें वेल्डिंग स्टेशन के 2 सेटों वाली एक वेल्डिंग लाइन की आवश्यकता होती है। टी बीम बनाने के लिए पहले फ्लैंज और वेब को वेल्डिंग करने के लिए पहला वेल्डिंग स्टेशन, वेल्डेड टी-बीम को वेल्डिंग करने के लिए दूसरा और एच बीम बनाने के लिए दूसरा फ्लैंज वेल्डिंग के लिए।

3.1 तो मानक 3-इन-1 एच बीम वेल्डिंग लाइनों के आधार पर, वेब-लोडर का एक सेट जोड़ें, जिसमें 4 पीसी चुंबक लोडिंग आर्म और 4 पीसी वेब सपोर्टर शामिल हैं। प्रत्येक वेब लोडिंग आर्म पर स्टील वेब प्लेट को पकड़ने के लिए 2 पीसी चुंबक होते हैं।

3.2 वेल्डेड बीम को क्षैतिज स्थिति में पलटने के लिए पहले वेल्डिंग स्टेशन के आउटपुट रोलर टेबल पर 90 डिग्री बीम फ्लिपर का एक सेट जोड़ना।

3.3 टी-बीम को दूसरे वेल्डिंग स्टेशन तक क्षैतिज रूप से ले जाने के लिए एक चेन प्रकार क्रॉस कन्वेयर जोड़ने के लिए।
