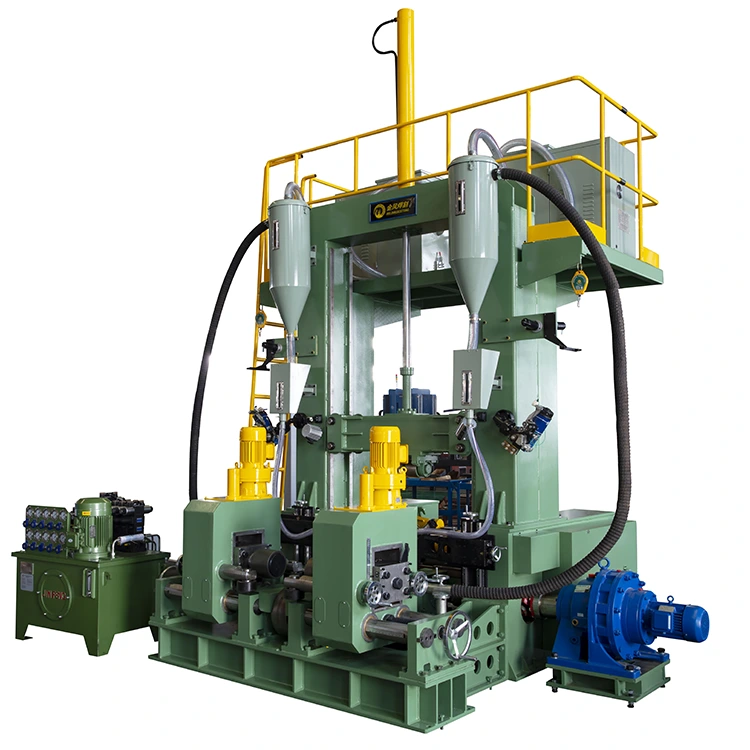

1 एच बीम वेल्डिंग लाइन में 2-1-7 3

Jinfeng Weldcut एक पेशेवर चीन निर्माता और 3-इन 1 एच बीम वेल्डिंग लाइनों का आपूर्तिकर्ता है, जिसमें सस्ती कीमत है। 3-इन 1 एच बीम वेल्डिंग लाइनों को वेल्डेड एच-बीम या टी-बीम बनाने के लिए एक मशीन में वेल्डिंग के बाद निकला हुआ किनारा, वेल्डिंग और सीधा करने के साथ एकीकृत किया जाता है। यह तेज गति और उच्च सटीकता के साथ वेल्डेड एच-बीम या टी-बीम पर उत्पादन का एहसास कर सकता है, जिसमें सरल ऑपरेशन, कम कब्जे वाले स्थान और कम श्रम की विशेषताएं हैं।

जांच भेजें

उत्पाद वर्णन

सभी The3-in 1 h बीम वेल्डिंग लाइनों के लिए जो निर्मित बायजिनफेंग वेल्डकट में 12 महीने की वारंटी होगी, जो स्टील संरचना, पुल, निर्माण से अंतिम उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए उच्चतम दक्षता मशीन हैं।

विशेष विवरण

नमूना	ZHJJ15	ZJ18	ZHJ20
टी-बीम वेबहाइट (एच)	200 ~ 1500 मिमी	200-1800	200-2000 मिमी
वेब मोटाई (डी)	6 ~ 12 मिमी	6 ~ 19 मिमी	6 ~ 30 मिमी
बकवास (बी)	200 ~ 800 मिमी	200 ~ 1000 मिमी
फ्लेगथिकनेस (टी)	6 ~ 25 मिमी	6 ~ 40 मिमी
बीम लंबाई (एल)	4000 ~ 15000 मिमी	4000 ~ 15000 मिमी	4000 ~ 15000 मिमी
किरण सामग्री	Q235
वेल्डिंग प्रकार	जलमग्न आर्क अनुप्रस्थ पट्टिका वेल्डिंग
वेल्डिंग शक्ति स्रोत	सिंगल वायर या ट्विन वायर प्रकार	एकल तार	एकल तार
वेल्डिंग आउटपुट गति	200 ~ 1000 मिमी/मिनट
मशाल का कोण:	45 ° ठीक समायोजन
हाइड्रोलिक दबाव	≤14 एमपीए
प्रवाह वसूली तंत्र	2sets
फ्लक्स हॉपर की मात्रा	2 × 50L
इनपुट कन्वेयर रोलर:	12000 मिमी
आउटपुट कन्वेयर रोलर:	12000 मिमी
मुख्य मशीन शक्ति	18.0kW
हाइड्रोलिक प्रणाली:	1 सेट
सीधा करने वाली एकक	1 सेट, मशीन पर एकीकृत
बिजली की आपूर्ति:	एसी/380 वी/50 हर्ट्ज/3ph
सीधा क्षमता	6-40 मिमी

फ़ीचर और अनुप्रयोग

3-इन 1 एच बीम वेल्डिंग लाइनों में वेल्डिंग के बाद एच बीम, टी-बीम असेंबली, वेल्डिंग और निकला हुआ किनारा विरूपण के संयुक्त कार्य के रूप में है। इस प्रकार यह एच बीम और टी बीम उत्पादन को सटीक और तेजी से महसूस कर सकता है। इसके निम्नलिखित फायदे हैं: सरल संचालन, कम श्रम लागत और छोटे कवरिंग क्षेत्र।

इस लाइन में दो वैकल्पिक वेल्डिंग प्रक्रिया है जो आपके लिए वेल्डेड होने के लिए संरचनात्मक स्टील प्लेट की मोटाई के अनुसार चुनने के लिए है:

विकल्प ए: सिंगल आर्क ट्विन वायर वेल्डिंग जिसमें से डिपॉजिट रेट सामान्य सिंगल आर्क सिंगल वायर जलमग्न आर्क वेल्डिंग से 40% अधिक है, यह विशेष रूप से संरचना स्टील की मोटाई के लिए उपयुक्त है, जिसमें मोटाई 20 मिमी से कम है।

विकल्प बी: सिंगल आर्क सिंगल वायर वेल्डिंग। यह प्लेट मोटाई वेल्डिंग की बड़ी रेंज के लिए उपयुक्त है।

विवरण

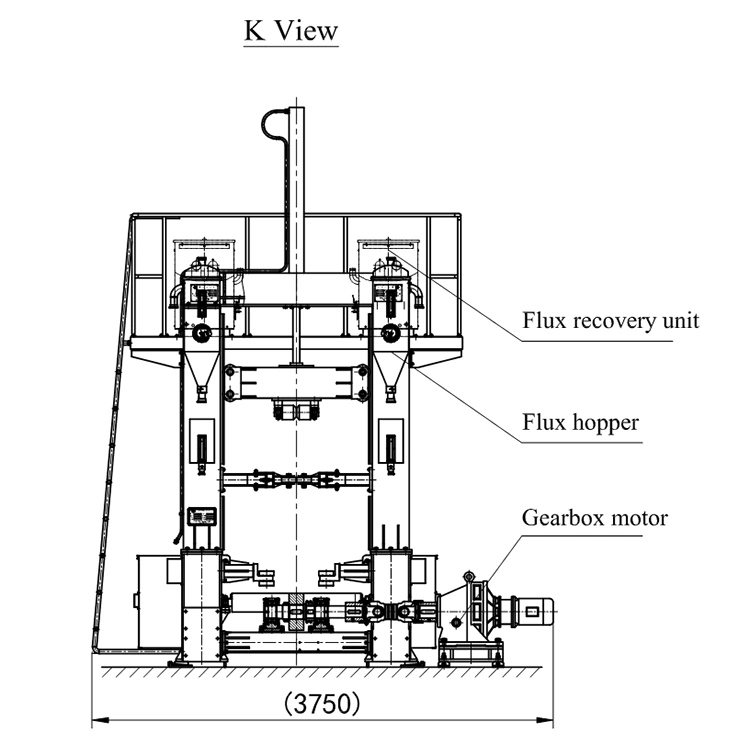

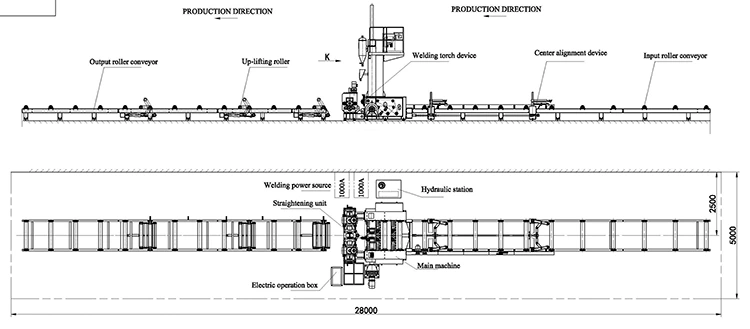

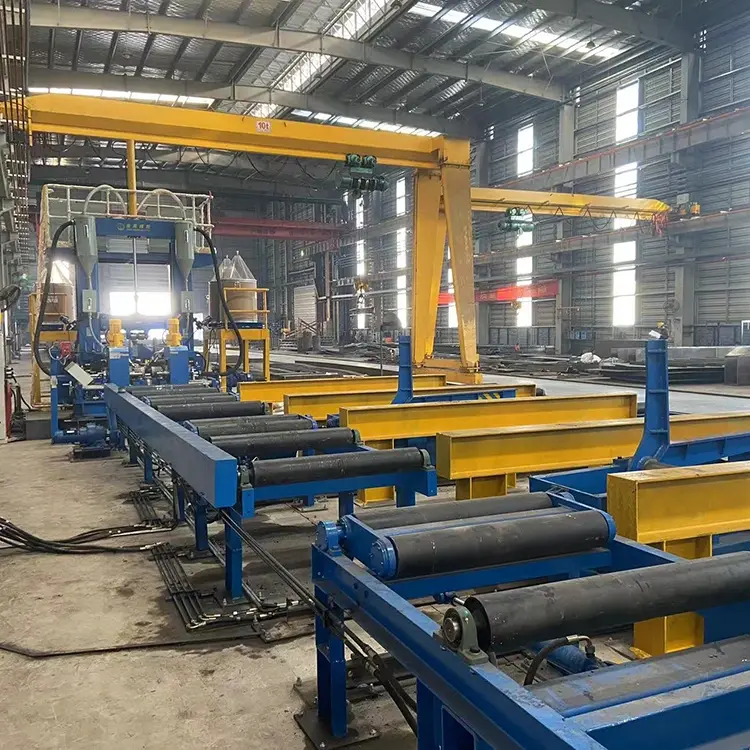

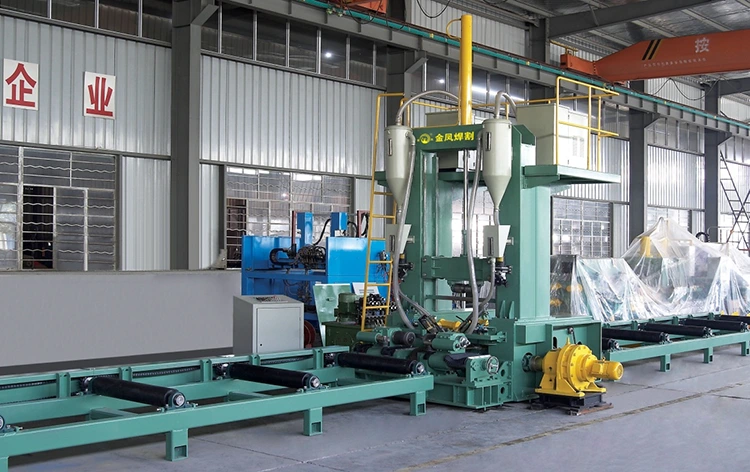

मानक ZHJ3-IN 1 H बीम वेल्डिंग लाइनों में एक इनपुट रोलर टेबल, मुख्य वेल्डिंग और स्ट्रेटनिंग स्टेशन, आउटपुट्रोलर टेबल शामिल है। मुख्य वेल्डिंग और स्ट्रेटनिंग स्टेशन पर फ्लक्स रिकवरी यूनिट्स, वेल्डिंग हेड, टार्च और क्लैम्पिंग डिवाइस के साथ वेल्डिंग हेड। वेल्डिंग पावर सोर्स, हाइड्रोलिक स्टेशन और हाइड्रॉलिक स्टेशन भी शामिल हैं।

1। StandardZHJ3-IN 1 H बीम वेल्डिंग लाइनें

2। विकल्प 1:

ग्राहकों से अलग-अलग अनुरोधों के अनुसार, हम निम्नलिखित के रूप में Thezhj3-in 1 h बीम वेल्डिंग लाइनों के लिए कॉन्फ़िगरेशन भी प्रदान करते हैं:

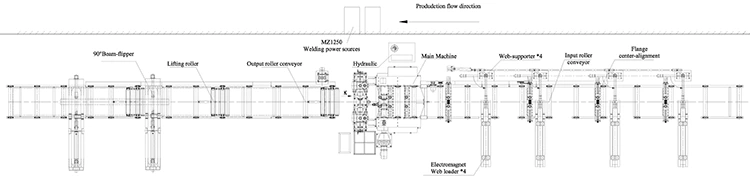

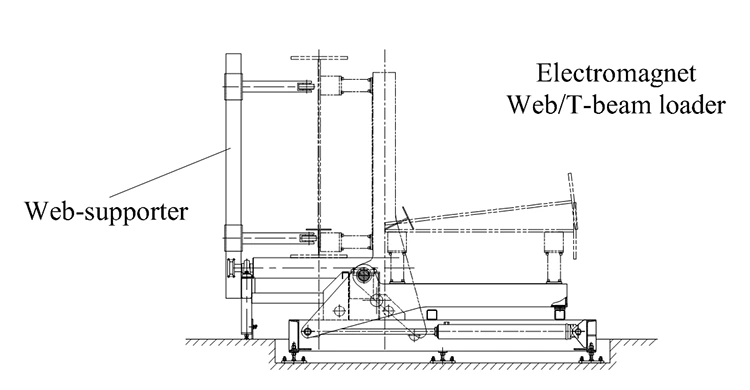

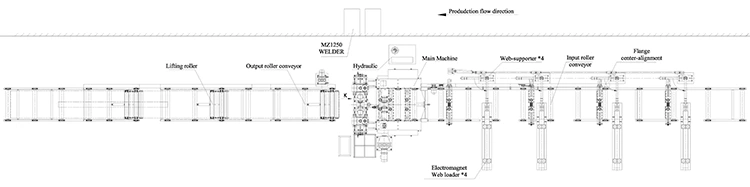

मानक 3-इन -1 एच बीम वेल्डिंग लाइनों के आधार पर, वेब-लोडर का एक सेट जोड़ें, जो कि मैग्नेट लोडिंग आर्म के 4 पीसी और वेब समर्थक के 4pcs के एक सेट को जोड़ते हैं। प्रत्येक वेब लोडिंग आर्म स्टील वेब प्लेट को रखने के लिए 2pcs चुंबक हैं।

3। विकल्प 2:

ऊपर के आधार पर, हम क्षैतिज स्थिति में वेल्डेड बीम को पलटने के लिए आउटपुट रोलर टेबल पर 90 डिग्री बीम फ्लिपर का एक सेट जोड़ सकते हैं।

3। विकल्प 3:

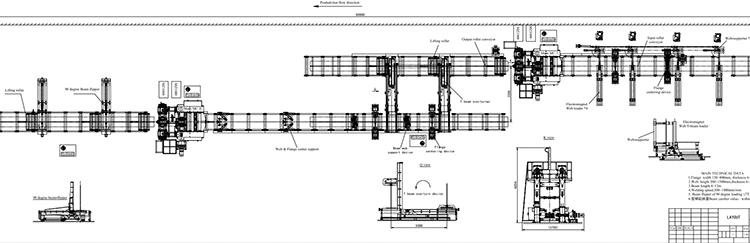

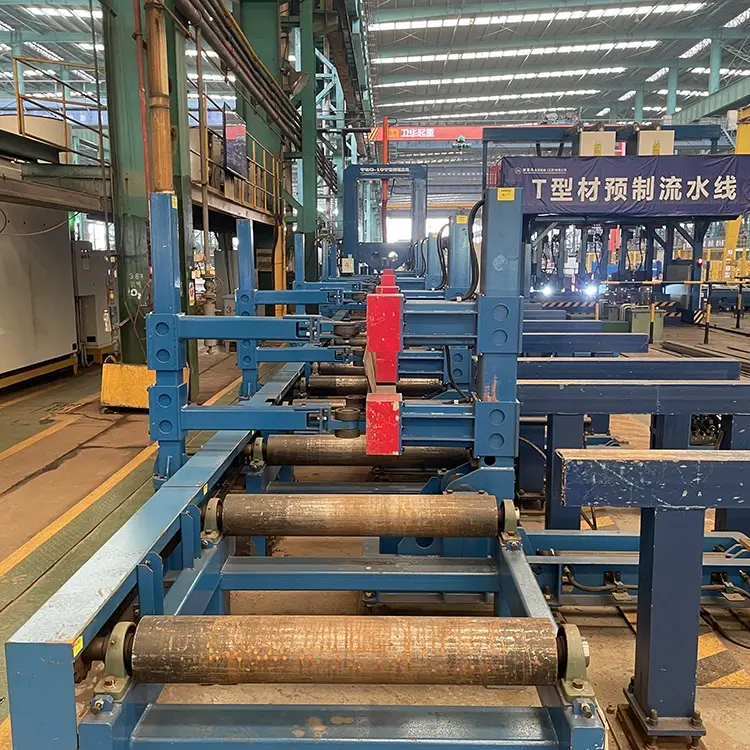

कुछ ग्राहकों को वेपोडक्शन आउटपुट बढ़ाने की आवश्यकता हो सकती है, उन्हें वेल्डिंग स्टेशन के 2 सेटों के लिए एक वेल्डिंग लाइन की आवश्यकता होती है। वेल्डिंग के लिए पहला वेल्डिंग स्टेशन 1 निकला हुआ किनारा और वेब बनाने के लिए एक टी बीम बनाने के लिए, 2 एक वेल्डेड टी-बीम और 2 और निकला हुआ किनारा एक एच बीम बनाने के लिए 2 एक निकला हुआ किनारा करने के लिए।

3.1 तो मानक 3-इन -1 एच बीम वेल्डिंग लाइनों के आधार पर, वेब-लोडर का एक सेट जोड़ें, जो कि मैग्नेट लोडिंग आर्म के 4 पीसी और वेब समर्थक के 4pcs के एक सेट को जोड़ते हैं। प्रत्येक वेब लोडिंग आर्म स्टील वेब प्लेट को रखने के लिए चुंबक के 2pcs हैं।

3.2 टी-बीम ओवरटर्नर के 1 सेट को 180 डिग्री में टी-बीम को मोड़ने के लिए और 2 वेल्डिंग स्टेशन के इनपुट रोलर टेबल पर 2 निकला हुआ किनारा पर टी-बीम को रखने के लिए।

3.3 क्षैतिज स्थिति में वेल्डेड बीम को पलटने के लिए 2 वीं वेल्डिंग स्टेशन के आउटपुट रोलर टेबल पर 90 डिग्री बीम फ्लिपर के एक सेट को जोड़ने के लिए।
