उत्पाद वर्णन

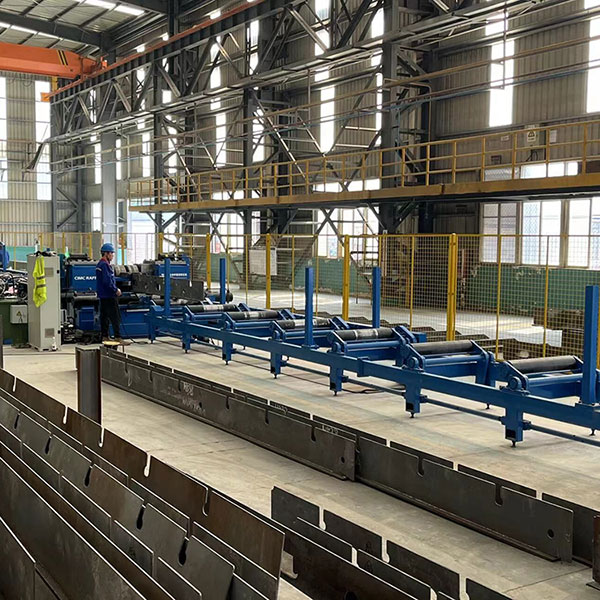

T10 T बीम वेल्डिंग लाइनें

T10 स्वचालित टी बीम वेल्डिंग लाइनें व्यापक रूप से शिपयार्ड और जहाज निर्माण में उपयोग की जाती हैं, जो उच्च प्रदर्शन वाली टी बीम उत्पादन लाइनें हैं जो विभिन्न उपकरणों और टूल के साथ संयुक्त होती हैं जो कि JINFENG WELDCUT द्वारा निर्मित होती हैं जो पेशेवर चीन निर्माता और सस्ती कीमत पर टी बीम वेल्डिंग लाइनों के आपूर्तिकर्ता हैं। टी बीम वेल्डिंग लाइनें बॉक्स बीम उत्पादन के लिए अधिक सुरक्षा और उच्च दक्षता प्रदान करती हैं।

जिनफेंग वेल्डकट टी बीम वेल्डिंग लाइनों के लिए 1 वर्ष की वारंटी प्रदान करेगा। टी बीम उत्पादन के मुख्य विद्युत तत्वों को विश्व प्रसिद्ध ब्रांड से चुना गया है जो उपयोगकर्ताओं के लिए चीन से लंबी दूरी के बिना स्थानीय रूप से भागों को ढूंढना अधिक सुविधाजनक बनाएगा। T15 स्वचालित टी बीम वेल्डिंग लाइनें विभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए सबसे उन्नत और उच्च स्वचालन उत्पादन लाइनें हैं।

संरचना दृश्य

विशेष विवरण

नमूना	टी10
टी बीम निकला हुआ किनारा चौड़ाई	80-500 मिमी
टी बीम निकला हुआ किनारा मोटाई	8-40मिमी
टी बीम वेब ऊंचाई	200-1000 मिमी
टी बीम वेब मोटाई	6-30मिमी
टी बीम की लंबाई	5000-13000 मिमी
प्रसंस्करण के प्रकार	1- फ्लैंज और वेब के लिए ऑक्सी कटिंग स्ट्रिप्स
	2- फ्लैंज पर एज चैम्बरिंग
	3-असेंबली के लिए ऑटो में CO2/MAG द्वारा टैक वेल्डिंग
	4- वेल्डिंग के लिए ऑटो में CO2/MAG द्वारा पूर्ण वेल्डिंग
	5- वेल्डेड टी बीम पर सीधा करना
सीएनसी लौ काटने की मशीन, मल्टी-हेड	1 सेट
निकला हुआ किनारा चम्फरिंग मशीन	1 सेट
टी बीम असेंबलिंग मशीन	1 सेट
गैन्ट्री वेल्डिंग मशीन, मल्टी-हेड्स	1 सेट
टी बीम स्ट्रेटनिंग मशीन	1 सेट

सुविधा और अनुप्रयोग

1-विशिष्ट टी-बीम प्रकार जिन्हें टी बीम वेल्डिंग लाइनों पर उत्पादित किया जा सकता है

2.T10 T बीम वेल्डिंग लाइनें कम श्रमिकों और कम क्रेन के साथ वेल्डेड T बीम का उत्पादन करने के लिए उच्च स्वचालन उत्पादन लाइनें हैं।

3. लाइन एमईएस सिस्टम के साथ पूरी तरह से एकीकरण हो सकती है और ऊपरी कंप्यूटर और नियंत्रण प्रणाली के बीच वास्तविक समय संचार को पूरा कर सकती है, उपकरण के डेटा संग्रह को पूरा कर सकती है, सभी एकत्रित डेटा को फैक्ट्री एमईएस सिस्टम (या ऊपरी केंद्रीकृत) पर अपलोड कर सकती है नियंत्रण प्रणाली), और सूचना प्रसारण की समयबद्धता और प्रभावशीलता सुनिश्चित करें।

4. इस टी बीम वेल्डिंग लाइनों का व्यापक रूप से शिपयार्ड, जहाज निर्माण और स्टील संरचनाओं में उपयोग किया जाता है, टी बीम वेल्डिंग के लिए, बर्फ तोड़ने वाले जहाजों के लिए टी-बार, या स्टील निर्माण भवन, और स्टील संरचनाओं, या पुलों आदि के लिए।

5. वेल्डिंग उपकरणों का लचीला डिज़ाइन वेल्डिंग पावर स्रोतों के किसी भी ब्रांड का समर्थन करने की अनुमति देता है।

6. CE, ECA प्रमाणित उपलब्ध हैं।

7. यह टी बीम वेल्डिंग लाइनें किसी भी उपकरण या उपकरण को बदले बिना बड़ी मोटाई के साथ हल्के ड्यूटी बीम से बहुत भारी ड्यूटी बीम तक उत्पादन प्रदान करती हैं।

8. असेंबलिंग से लेकर स्ट्रेटनिंग तक पूरी प्रोसेसिंग के लिए किसी क्रेन की जरूरत नहीं होती, जिससे क्रेन के इस्तेमाल का जोखिम काफी कम हो जाता है।

टी बीम वेल्डिंग लाइनों में वेल्डेड टी-बीम का उत्पादन करने के लिए यहां सूचीबद्ध मशीनें और उपकरण शामिल हैं:

सीएनसी फ्लेम कटिंग मशीन, मल्टी-हेड

यह मशीन मल्टी-हेड्स स्ट्रिप कटिंग टॉर्च से सुसज्जित है जो स्टील निर्माण कंपनियों, शिपयार्डों के लिए सीएनसीफ्लेम कटिंग मशीनों पर स्थापित की जाती है जिनके पास काटने के लिए कई स्ट्रिप्स हैं। अधिकतर स्ट्रिप्स का उपयोग स्टील संरचना व्यवसाय में वेब और फ्लैंज के रूप में वेल्डेड एच बीम का उत्पादन करने के लिए या शिपयार्ड में वेब और फ्लैंज के रूप में जहाज के स्टिफ़नर के लिए टी बीम का उत्पादन करने के लिए किया जाता है।

विशेष विवरण

नमूना	रेल विस्तार	काम की चौड़ाई	रेल की लंबाई	प्लाज्मा	पट्टी काटना
एमजी	4मी	3मी	16मी	<200ए	हाँ
सीएनजी	4मी	3मी	16मी	नहीं	हाँ

निकला हुआ किनारा चम्फरिंग मशीन

निकला हुआ किनारा चम्फरिंग मशीन एक विशेष उपकरण है जो इस्पात संरचना उद्योग में निकला हुआ किनारा प्लेट की चम्फरिंग के लिए डिज़ाइन किया गया है। इसमें तेज चैम्बरिंग गति, अच्छा आर-कोण गठन, सरल संचालन, विश्वसनीय कार्य और छोटे पदचिह्न के फायदे हैं। यह इस्पात संरचना उद्योग के लिए विशेष रूप से उपयुक्त है जो बड़े पैमाने पर टी-बीम का उत्पादन करता है।

यह मशीन सामग्री के रिक्त स्थान के किनारों को जल्दी और कुशलता से रोल करके उन्हें गोल बनाने के लिए रोलिंग और प्रेसिंग के सिद्धांत का उपयोग करती है, जो पारंपरिक मैनुअल डिबरिंग, चैम्फरिंग और राउंडिंग प्रक्रियाओं को प्रतिस्थापित कर सकती है। गोल कोने सुंदर दिखने के साथ समान रूप से बने होते हैं। इस मशीन में श्रमिकों की श्रम तीव्रता को कम करने की उत्पादन क्षमता है। प्लेट के किनारे को घुमाने से, प्लेट के किनारे पर तनाव की सघनता कम हो जाती है। इस मशीन में सुरक्षित और सुविधाजनक उपयोग, स्थिर ट्रांसमिशन, उच्च स्तर की स्वचालन और लंबी सेवा जीवन की विशेषताएं हैं।

मुख्य तकनीकी डेटा

1	सामग्री	Q235
2	निकला हुआ किनारा चौड़ाई	80-500 मिमी
3	निकला हुआ मोटा किनारा	10-40मिमी
4	बीम का आर्क	≤5मिमी/12मि
5	चैम्बरिंग गति	10मी/मिनट
6	चम्फरिंग आकार आर:	आर2~आर3
7	इनपुट रोलर टेबल	12000 मिमी
8	आउटपुट रोलर टेबल	12000 मिमी
9	हाइड्रोलिक पंप स्टेशन	एक इकाई
10	विद्युत नियंत्रण कैबिनेट	एक इकाई
11	रोलर टेबल की ऊँचाई फर्श तक	810 मिमी
12	मुख्य मशीन की शक्ति	19 किलोवाट

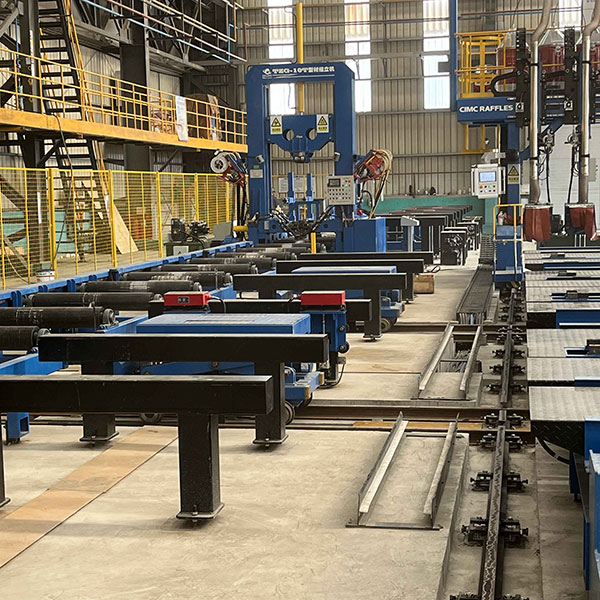

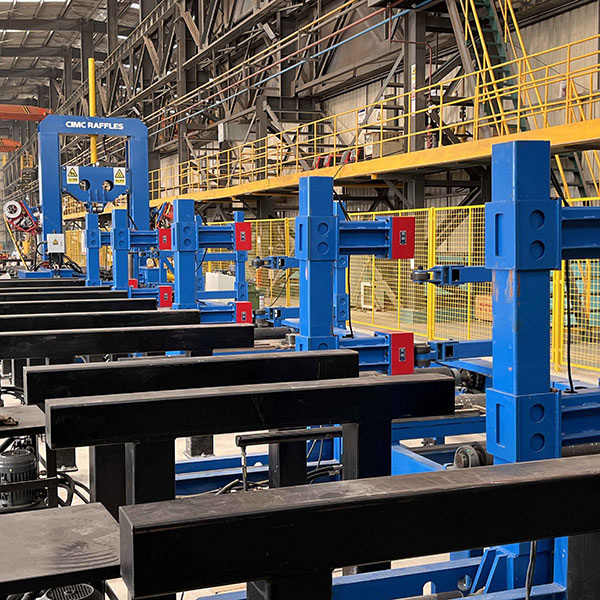

टी बीम असेंबलिंग मशीन

टी-बीम असेंबलिंग मशीन टी-बीम बनाने के लिए शिपयार्ड, जहाज निर्माण कंपनी के लिए विशेष रूप से डिज़ाइन की गई है।

मुख्य मशीन पर 2 तरफ गैस शील्ड वेल्डिंग गन के 2 समूह होते हैं, वेल्डिंग गन के 2 सेट को असेंबल करने के दौरान एक ही समय में वेल्डिंग की जाती है। एक तरफ 2 वेल्डिंग गन के बीच की दूरी टी-बीम के विभिन्न आकार विनिर्देशों की विभिन्न आवश्यकताओं को पूरा करने के लिए समायोज्य है, फिर विभिन्न बीम विनिर्देशों की टैक-वेल्डिंग ताकत को पूरा कर सकती है।

मुख्य मशीन पर फ़्लैंज/पैनल और वेब क्लैम्पिंग व्हील के कई सेट होते हैं ताकि असेंबलिंग की आवश्यकता वाले बीम की स्थिति सटीकता सुनिश्चित की जा सके।

यह मशीन वेब और फ्लैंज/पैनल को केंद्र-संरेखण में असेंबल करने की आवश्यकता को भी पूरा कर सकती है। मुख्य मशीन पर फ्लैंज/पैनल के लिए क्लैंपिंग व्हील, उपयोगकर्ता क्लैंपिंग व्हील की केंद्र रेखा और वेब की केंद्र रेखा के बीच की दूरी को समायोजित कर सकता है। समायोजन सुविधाजनक और विश्वसनीय है.

1	निकला हुआ किनारा चौड़ाई	मिमी	80-500
2	निकला हुआ मोटा किनारा	मिमी	8-40
3	वेब ऊंचाई	मिमी	200-1000
	वेब की मोटाई	मिमी	6-30
	टी बीम की लंबाई	मिमी	5000-13000
5	संयोजन गति	मिमी/मिनट	500-4000
6	टी बीम सामग्री	हल्का स्टील
7	हाइड्रोलिक प्रणाली	1 सेट, चीन में निर्मित
8	CO2/MAG वेल्डिंग मशीन	2 सेट, चीनी ब्रांड

टी बीम वेल्डिंग गैन्ट्री

टी-बीम वेल्डिंग गैन्ट्री मशीन शिपयार्ड के लिए टी-बीम को वेल्डिंग करने के लिए विशेष रूप से डिज़ाइन की गई है। मुख्य मशीन मल्टी-लेयर संरचना के साथ पोर्टल प्रकार में है, जिसमें अच्छी स्थिरता, बड़ी लोडिंग क्षमता है। गैन्ट्री पर वेल्डिंग हेड के 6 सेट सुसज्जित हैं, प्रत्येक हेड पर CO2/MAG वेल्डिंग टॉर्च का एक सेट है, प्रत्येक वेल्डिंग हेड पर एक व्यक्तिगत लेजर ट्रेसिंग डिवाइस है। वेल्डिंग टॉर्च के 2 सेट एक ही समय में एक ही टी-बीम पर वेल्ड कर सकते हैं। मशीन के शीर्ष प्लेटफॉर्म पर वेल्डिंग तार के मल्टी-स्पूल लगाए जा सकते हैं, जिससे कार्यकुशलता बढ़ाने के लिए वेल्डिंग तार बदलने में लगने वाला समय काफी कम हो सकता है।

वेल्डिंग गैन्ट्री के साथ काम करने के लिए टी बीम को क्लैंप करने के लिए शांत करने वाले टुकड़ों के साथ एक वेल्डिंग टेबल होती है, जिसे पूर्ण वेल्डिंग की आवश्यकता होती है।

1	निकला हुआ किनारा चौड़ाई	मिमी	80-500
2	निकला हुआ मोटा किनारा	मिमी	8-40
3	वेब ऊंचाई	मिमी	200-1000
4	वेब की मोटाई	मिमी	6-30
5	टी बीम की लंबाई	मिमी	5000-13000
6	वेल्डिंग की गति	मिमी/मिनट	100-1000
7	गैन्ट्री चलती गति	मिमी/मिनट	अधिकतम 4000
8	टी बीम सामग्री	हल्का स्टील
9	CO2/MAG वेल्डिंग मशीन	6 सेट, चीनी ब्रांड
10	टी बीम की मात्रा को वेल्ड किया जा सकता है	एक बार में अधिकतम 3 पीसी।

टी बीम हाइड्रोलिक स्ट्रेटनिंग मशीन

TJZ10 टी-बीम स्ट्रेटनिंग मशीन एक विशेष स्ट्रेटनिंग उपकरण है जिसे शिपयार्ड और जहाज निर्माण उद्योग में वेल्डेड टी-बीम उत्पादन के लिए डिज़ाइन किया गया है। इसमें तेज सीधी गति, कम ऊर्जा खपत, कम शोर, सरल संचालन, विश्वसनीय कार्य और उच्च सुरक्षा का लाभ है। यह इस्पात संरचना निर्माण, जहाज निर्माण और अन्य उद्योगों में टी-बीम के बड़े पैमाने पर उत्पादन के लिए विशेष रूप से उपयुक्त है।

नमूना	टीजेजेड10
टी-बीमहाइट(एच)	200~1000मिमी
वेबमोटाई(डी)	8~30मिमी
निकला हुआ किनाराचौड़ाई(बी)	100~500मिमी
निकला हुआ किनारामोटाई(टी)	8~40मिमी
बीम की लम्बाई	4000~13000मिमी
सीधा करने की गति	8000 मिमी/मिनट
मुख्य मशीन की शक्ति	लगभग 23 किलोवाट
हाइड्रोलिक सिस्टम दबाव	≤13MPa
इनपुट कन्वेयर रोलर:	12000 मिमी
आउटपुट कन्वेयर रोलर:	12000 मिमी
बिजली की आपूर्ति	एसी/380 वी/50 हर्ट्ज़/3पीएच

स्टील की गाड़ी

इस उपकरण का उपयोग मुख्य रूप से वर्कपीस को कन्वेयरिंग रोलर टेबल या अन्य उपकरण से संसाधित होने वाले उपकरण तक ले जाने के लिए उत्पादन प्रक्रिया के साथ समन्वय करने के लिए किया जाता है। स्टीलकार्ट में मुख्य रूप से दो कार्य होते हैं: चलना और उठाना। वर्कपीस का विस्थापन हेरफेर और नियंत्रण के माध्यम से पूरा किया जा सकता है। उपकरण में सरल संरचना, सुविधाजनक संचालन और स्थिर संचालन है।
