सभी के लिएप्रोफाइल प्लाज्मा कटिंग लाइनJINFENG WELDCUT द्वारा निर्मित एस और प्लाज्मा कटिंग मशीनों पर 2 साल की वारंटी होगी, और जो रोलर टेबल, क्रॉस कन्वेयर, इंकजेट मार्किंग, डस्ट फिल्टर, प्लाज्मा कटिंग सिस्टम, आउटपुट बेल्ट-प्लेट कन्वेयर, टिल्टर्स जैसे वैकल्पिक भागों से लैस हैं और सभी सीएडी-सीएएम इंटरफेस का समर्थन करते हैं। पीआरजीप्रोफाइल प्लाज्मा कटिंग लाइनविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए यह सबसे उन्नत रोबोटिक प्लाज्मा कटिंग लाइन है।
नमूना |
बल्ब |
पट्टी |
कोण |
ई-कोण |
टी किरण |
चैनल |
हे बीम |
लंबाई |
वज़न |
|
|
|
|
|
|
|
|
|
|
पीआरजी 400 |
80*5मिमी â 400*20मिमी |
100*5मिमी â 400*20मिमी |
100*75मिमी- 300*150मिमी |
75*75मिमी- 180*180मिमी |
100*50मिमी- 350*150मिमी |
100*50मिमी- 400*115मिमी |
एन/ए |
12000 मिमी |
1.5टी |
पीआरजी 600 |
80*5मिमी â 550*20मिमी |
100*5मिमी â 600*30मिमी |
100*75मिमी- 500*150मिमी |
75*75मिमी- 220*220मिमी |
100*50मिमी- 500*200मिमी |
100*50मिमी- 400*200मिमी |
150*150मिमी- 400*200मिमी |
12000 मिमी |
2.5टी |
प्लाज्मा कटिंग, प्लाज्मा मार्किंग, इंकजेट मार्किंग, सीएडी-सीएएम सॉफ्टवेयर का समर्थन करें |
1.पीआरजीप्रोफाइल प्लाज्मा कटिंग लाइनएस एक उच्च स्वचालन काटने वाला उपकरण है जो एबीबी छह अक्ष रोबोट बांह के साथ एकीकृत है। एक ऑपरेटर द्वारा एक कुंजी ऑपरेशन द्वारा, लाइन प्लाज्मा कटिंग के बाद सामग्री लोडिंग और भागों को उतारने से स्वचालित प्रसंस्करण शुरू करती है।
2. लाइन को एमईएस सिस्टम के साथ पूरी तरह से एकीकृत किया जा सकता है और निर्माता से इंजीनियरों के लिए टीम व्यूअर के माध्यम से रिमोट कंट्रोल की अनुमति दी जा सकती है ताकि इंजीनियरों को कार्यस्थल पर भेजे बिना इंटरनेट के माध्यम से समस्याओं को हल करने के लिए दूरस्थ निदान आसानी से किया जा सके।
3. सीएनसी प्रणाली सभी मुख्य लाइन सिस्टम (रोबोट, रोलर टेबल, क्रॉस कन्वेयर, मापने वाली गाड़ी और ग्रिपर, मार्किंग सिस्टम) का पूर्ण नियंत्रण प्रदान करती है।
4. ट्राइबॉन/एएम से बनाई गई *.gen फ़ाइलें, TEKLA डिज़ाइन सॉफ़्टवेयर और अन्य प्रारूपों से निर्यात की गई DSTV फ़ाइलें पढ़ सकते हैं।
5. इसप्रोफाइल प्लाज्मा कटिंग लाइनविभिन्न जहाजों/जहाजों के लिए फ्लैट पैनल, डबल बॉटम निर्माण, सबअसेंबली, बल्कहेड, वेब, माइक्रो पैनल बनाने के लिए स्टिफ़नर की प्लाज्मा कटिंग के लिए जहाज निर्माण, शिपयार्ड और ऑफशोर में व्यापक रूप से उपयोग किया जाता है। पीआरजी के साथप्रोफाइल प्लाज्मा कटिंग लाइनएस, शिपयार्ड या जहाज निर्माण अपना उत्पादन बढ़ा सकते हैं और मजदूरों को कम कर सकते हैं।

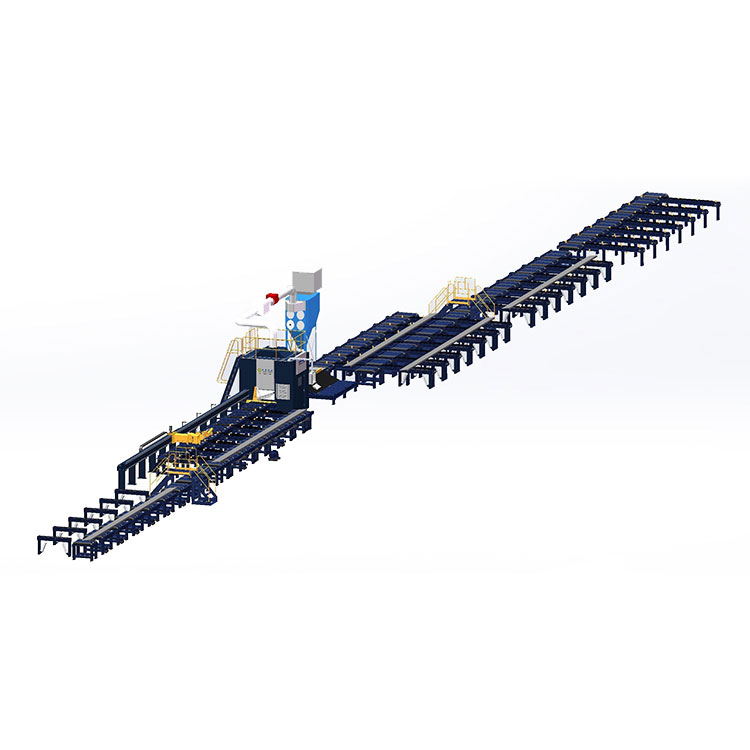

पीआरजी400प्रोफाइल प्लाज्मा कटिंग लाइनएस में शामिल हैं:
प्रोफाइल को पलटने के लिए टिल्टर्स

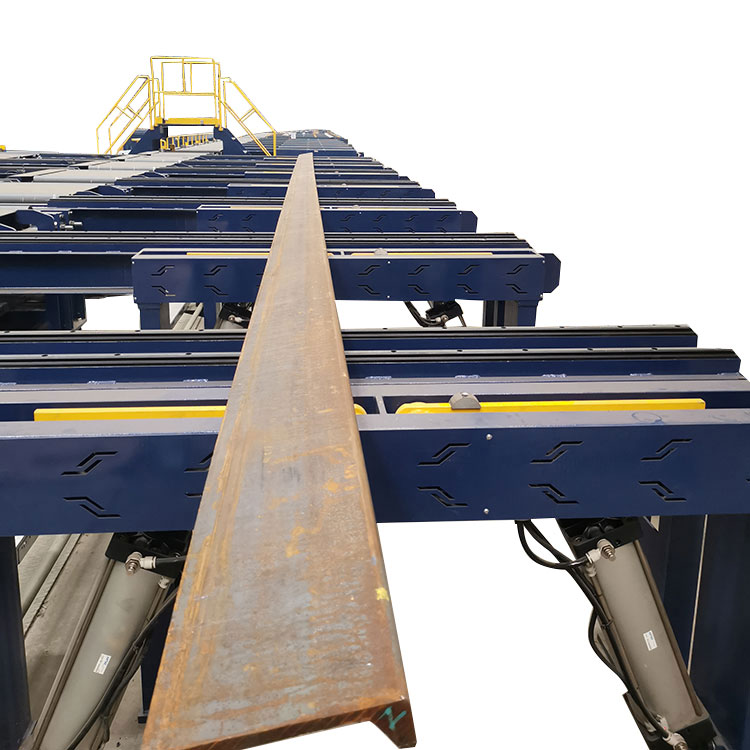

बफ़लर के रूप में रोलर कन्वेयर

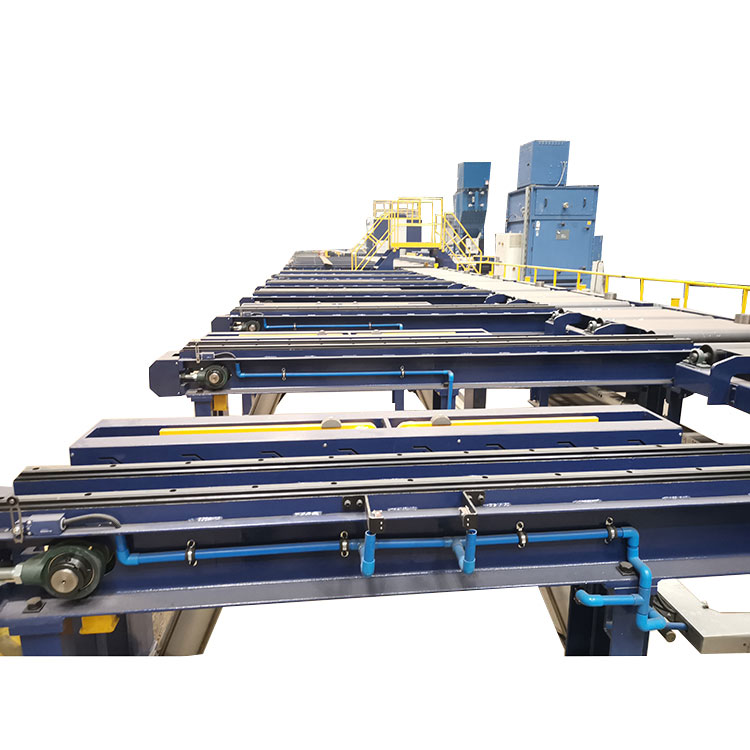

लोडिंग के लिए क्रॉस कन्वेयर
गाड़ी और ग्रिपर को मापना
इनपुट रोलर टेबल
इंकजेट मार्किंग डिवाइस,
धूल फिल्टर के साथ रोबोट प्लाज्मा कटिंग चैम्बर
लघु भाग छँटाई बेल्ट-प्लेट कन्वेयर
लंबे भाग के लिए आउटपुट रोलर टेबल
लंबे भागों के लिए क्रॉस कन्वेयर
मैन्युअल पीसने के लिए टिल्टर्स
फ़ीड की गई प्रोफ़ाइल की लंबाई मापने के लिए एक ही समय में प्रोफ़ाइल को कटिंग चैंबर में फीड करना।
इंकजेट मार्किंग डिवाइस द्वारा अक्षरों, संख्याओं, प्रतीकों और झुकने वाली रेखा (उल्टी रेखाएं) को मुद्रित करने के लिए
प्रोफाइल पर उच्च गुणवत्ता वाली कटिंग निष्पादित करने के लिए कटिंग चैंबर के अंदर एक 6 अक्ष रोबोट बांह स्थापित की गई। यह संपूर्ण PRG400 का मुख्य भाग हैप्रोफाइल प्लाज्मा कटिंग लाइनएस।
कटिंग चैम्बर के बाद एक बेल्ट-प्लेट कन्वेयर से सुसज्जित, PRG400प्रोफाइल प्लाज्मा कटिंग लाइनएस स्वचालित रूप से छोटे भागों को सॉर्ट कर सकता है और भागों को स्वचालित आउटपुट दे सकता है। छोटे हिस्से को एक पुशर द्वारा रिसीविंग टेबल पर धकेल दिया जाता है ताकि ऑपरेटर छोटे हिस्सों को आसानी से पूरा कर सके।
PRG400 रोबोट प्लाज्मा कटिंग मशीन पर प्रोफाइल टिल्टर्स के 3 समूह स्थापित हैं। पहला समूह बल्बों को 180 डिग्री पर पलटने के लिए है ताकि बल्ब का सिर नीचे की ओर हो। अन्य 2 समूहों में भागों को पलटना शामिल है, जिससे काटने के बाद भागों के दोनों किनारों पर गड़गड़ाहट को हटाने के लिए ऑपरेटरों को मैन्युअल पीसने की अनुमति मिलती है।
