चक के साथ पाइप काटने की मशीन

एक्सएलजी

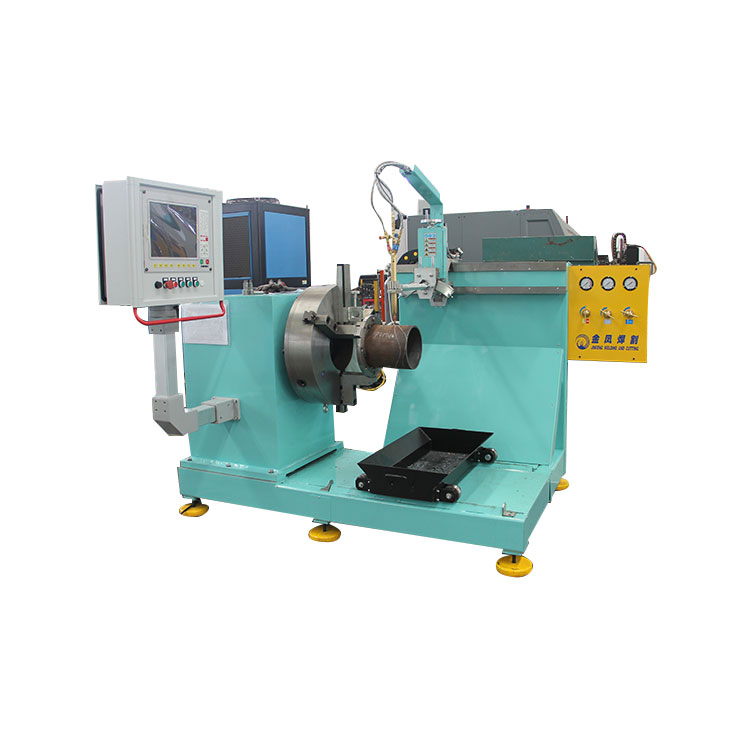

चक के साथ पाइप काटने की मशीन

सभी के लिएचक के साथ पाइप काटने की मशीनJINFENG WELDCUT द्वारा निर्मित इसे 2 साल की वारंटी के साथ अंतिम-उपयोगकर्ता को वितरित किया जाएगा, और जो गोल पाइप को क्लैंप करने और काटने के दौरान पाइप को मोड़ने के लिए एक चक से लैस हैं, पाइप के लिए समर्थक हैं। प्लाज़्मा कटिंग टॉर्च और ऑक्सी फ्लेम कटिंग टॉर्च चलती गाड़ी पर लगे होते हैं जो पाइप की लंबाई के साथ चल सकते हैं। मशीन विकल्प के रूप में सभी CAD-CAM इंटरफेस का समर्थन करती है। एक्सएलजीचक के साथ पाइप काटने की मशीनविभिन्न उद्योगों के अंतिम-उपयोगकर्ताओं के लिए उत्पादकता बढ़ाने के लिए पाइप के लिए सबसे उन्नत थर्मल कटिंग मशीन हैं।

विशेष विवरण

प्लाज्मा कटिंग, प्लाज्मा मार्किंग, इंकजेट मार्किंग, सीएडी-सीएएम सॉफ्टवेयर का समर्थन करें

सुविधा और अनुप्रयोग

1. एक्सएलजीचक के साथ पाइप काटने की मशीनअगले में बड़े पैमाने पर काम को कम करने और अगली प्रक्रिया में वेल्डिंग कनेक्शन को आसान बनाने के लिए उच्च गुणवत्ता वाले बेवल कटिंग, होल कटिंग, वर्टिकल कटिंग की पेशकश कर सकते हैं।

2. पाइप काटने की मशीन को एमईएस सिस्टम के साथ पूरी तरह से एकीकृत किया जा सकता है और निर्माता से इंजीनियरों के लिए टीम व्यूअर के माध्यम से रिमोट कंट्रोल की अनुमति दी जा सकती है ताकि इंजीनियरों को कार्य स्थल पर भेजे बिना इंटरनेट के माध्यम से समस्याओं को हल करने के लिए दूरस्थ निदान आसानी से किया जा सके।

3. सीएनसी सॉफ्टवेयर सीएनसी में एकीकृत मैक्रोज़ के आधार पर भागों के कटिंग ऑपरेशन और मैनुअल प्रोग्रामिंग का समर्थन करता है। सीएनसी में TEKLA डिज़ाइन सॉफ़्टवेयर से निर्यात की गई डेटा फ़ाइल के लिए एक आयात इंटरफ़ेस है।

4.यह एक्सएलजीचक के साथ पाइप काटने की मशीनस्टेडियम, पुल, थीम पार्क, एक्सपो सेंटर, हवाई अड्डे, शॉपिंग मॉल, ट्रस, स्किड्स, फ्रेम, जैकेट, जैक अप, सपोर्ट फ्रेम, पाइपलाइन आदि बनाने के लिए पाइपों की प्लाज्मा कटिंग और ऑक्सी फ्लेम कटिंग के लिए जहाज निर्माण, शिपयार्ड, ऑफशोर, स्टील निर्माण, स्टील संरचना, पाइपिंग में व्यापक रूप से उपयोग किया जाता है।

XLG जोड़करचक के साथ पाइप काटने की मशीनउत्पादन सुविधा के लिए, विभिन्न उद्योगों के अंतिम उपयोगकर्ता अपना उत्पादन बढ़ा सकते हैं और श्रमिकों को बहुत कम कर सकते हैं।

संरचना दृश्य

1.सीएनसी नियंत्रण प्रणाली

सीएनसी मुख्य नियंत्रण इकाई एक औद्योगिक नियंत्रक है, जो टच स्क्रीन के साथ एकीकृत है। हार्डवेयर बोर्ड कार्ड इंटरपोलेशन के साथ, सीएनसी में विश्वसनीय स्थिरता और आसान और सुविधाजनक वायरिंग है। मानक जी कोड के साथ, ऑपरेटर के लिए मशीन को सीखना और संचालित करना आसान है। सीएनसी प्रणाली 3 ऑपरेटिंग मोड का समर्थन करती है: फ्लेम कटिंग, प्लाज्मा कटिंग और प्रदर्शन।

सॉफ्टवेयर फ्रीपाइप मैक्रोज़ की एक लाइब्रेरी है, जो सीएनसी सिस्टम के सॉफ्टवेयर में एकीकृत है और मैनुअल प्रोग्रामिंग के लिए ऑपरेटर के लिए आसान है।

2.चक

गोल पाइप का एक सिरा चक पर लगा होता है, दूसरा सिरा फ्री सपोर्टर द्वारा समर्थित होता है। स्वचालित कटिंग का एहसास करने के लिए कटिंग हेड के साथ काटने के लिए पाइप को घुमाने के लिए चक की शक्ति।

3.चलती गाड़ी पर सिर काटना

अलग-अलग लंबाई के पाइप पर कटिंग का एहसास करने के लिए चलती गाड़ी पाइप की पूरी लंबाई को कवर करने के लिए कटिंग हेड को लाने के लिए पाइप की लंबाई में घूम रही है।

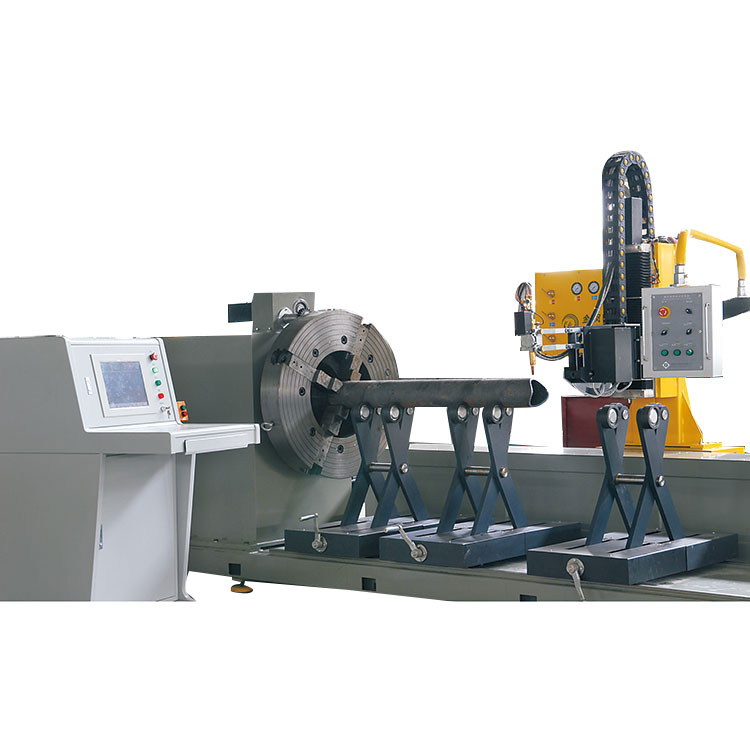

4.पाइप समर्थक

इसका उपयोग सपोर्टर के कई सेटों के साथ लंबाई में पाइप को सपोर्ट करने के लिए किया जाता है। पाइप सपोर्टर को एक द्विदिश स्क्रू स्लाइडिंग नट द्वारा नियंत्रित किया जाता है, और स्लाइडिंग नट एक बायस सपोर्ट फ्रेम से सुसज्जित होता है, जिसे पाइप व्यास के विभिन्न आकार के अनुरूप समायोजित किया जा सकता है। रोलिंग व्हील ब्रैकेट को बेस टेबल पर अनुदैर्ध्य रेल के साथ ले जाया जा सकता है, इसलिए सहायक बिंदु को पाइप की लंबाई के अनुसार समायोजित किया जा सकता है।
